安全继电器，顾名思义，主要功能就是保证安全。在我们的日常工作中，此类继电器常见于电气设备控制系统中，尤其是国外的进口设备中最为常见。特别是在设备突然故障时，在故障未消除或者故障未确认前，设备是无法正常运转的。以此防止设备故障后突然运行给人身或设备带来危的险。

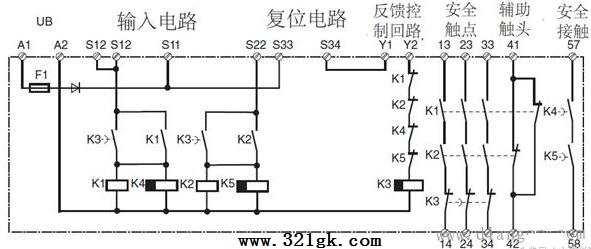

我们以PNOZ V安全继电器为例，其内部控制电路如下图所示：
安全继电器使用要点说明如下：
1.电源的接法。 图中A1和A2为电源端子，A1 接24V+；A2接0V。
2.在控制输入电路中，正常使用时，需要在S11和S12 以及 S11和S22之间接入所需要的开关条件。一般为触点或者按钮接点。
3.在复位电路中，S33和S34之间需要接入相应的复位条件。与此同时，Y1和Y2之间的条件也是复位电路的一部分，两者条件必须同时成立。
那么，它们是如何运行的呢？我来看一下：
A。若需要安全继电器吸合（即K1，K2，K4，K5有电），只满足输入电路有电（即端子S12，S22有电）是没有用的，要想让K1，K2，K4，K5都闭合，除了S12，S22有电以外，还需要满足K3闭合的条件。
B.若满足K3闭合，条件是K1，K2，K4，K5均失电，并且复位电路有电（即端子Y2有电）。即S33到S34导通，且Y1和Y2也同时导通。
2.示例：在某设备控制电路图纸中，其控制回路中，有如下图：
按上、下图示接法：若按下外部急停按钮，后K11失电，那么即使复位外部急停开关后，即输入回路已经有电，但是还必须按控制箱190SP1上的故障确认按钮后，K11内部继电器才吸合得电。
综上所述，PNOZ安全继电器可以满足.：在紧急停止解除时，机器不能出现突然再启动（必须点击故障确认，即进行故障复位才可以重新得电），从而保障人身及其他的安全。

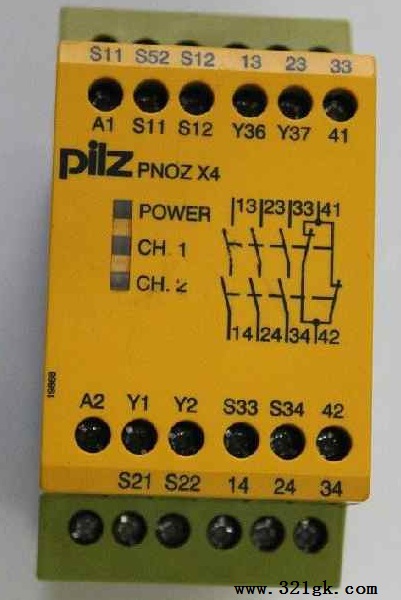

如下图所示的皮尔兹安全继电器以及其内部接线图.
