接触器没有辅助触点可以用主触点做自保吗交流接触器的认识

接触器没有辅助触点可以用主触点做自保吗
不可以，辅助触点是用在控制回路，电流一般小于5A；而主触点是主回路，所通过的是大电流、高电压。如果这两种触点搞混用，如果负荷不大于5A情况下，触点不会损坏，否则将会损坏触点，并且造成设备故障。
　　接触器用于利用二次回路的痛断来控制一次回路的通断的电路中。先说一下接触器的基本组成部分吧！接触器主要有衔铁（有两部分，一部分是静止的，一部分是可以活动的，）在静止的那一部分衔铁上套有线圈，活动的的衔铁链接的有主出头以及辅助出头，然后加上外壳，另外主出头和辅助出头都是由静触点和动触点构成的，所谓动触点就是指可以活动的那一部分，静触点就是指不能活动的那一部分，主触头是用来通过负载电流的，辅助触头一般用来通过控制电流，或者用于其他方面，主触头和辅助触头最大的差别就是主出头要比辅助触头大，可通过的电流也就大，因为接通或断开负载都由它来执行，另外主触头和辅助触头在动作的时候都是同步的，也就是说主触头动作的同时辅助出头也要动作，主触头只有常开的，辅助触头有常开的和常闭的，所以说并不能说常开的就是主触点，一般主出头位于接触器的中间，辅助出头位于主触头的两侧，一般辅助触头都用于接触器的交叉连锁控制电路中，它所通过的电流是二次电流，主触头通过的电流是一次电流。
　　主触点就是接电动机或设备的三个触点叫主触点。辅助触点就是在接触器旁边的小触点就叫辅助触点，这是接控制电路的。也叫自保持触点。这种触点在接触器上一般有一对，即是常开、和常闭。也有2对的。主触点比较大一点，辅助触点比较小一点。如果一样大或一样小（一般是不可能有这种接触器的）那就一样了。一般的接触器都有长开和长闭两种结合在一起的才比较好用。不代表长开的触点就是主触点。

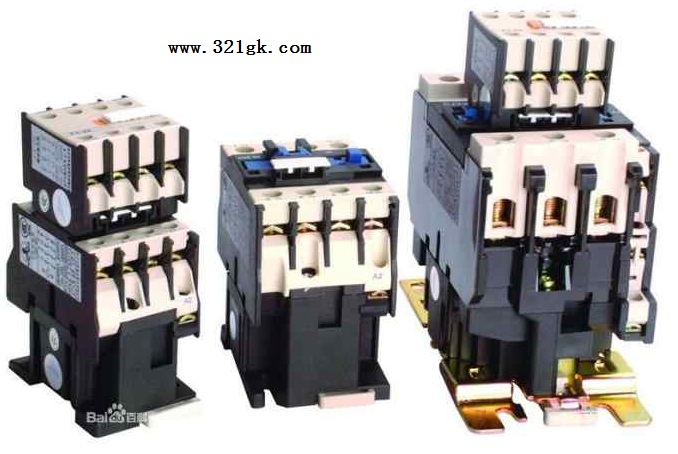

交流接触器的认识

　　交流接触器属于控制类电器，在低压电路中，交流接触器广泛用于电动控制各种容量电路的接通和分断，可以远距离频繁地操作，交流接触器有主辅触点，分别用于通断主电路和二次控制回路。主辅触点的极对数据根据各种用途的需要而有不同的数目。
　　接触器的型号
　　接触器型号由□□□□—□/□等几部分构成。第一部分常用字母“C”代表接触器；第二部分常用“J”代表交流，或用“Z”代表直流，如用“P”，则代表中频；第三部分为结构特点；第四部分为设计序号。在横杠后面，斜线之上代表额定电流，斜线以下代表辅助触点类型和对数。例如CJX2-25/32代表交流接触器，具有灭弧功能（消弧用X表示），额定电流25A（380V），辅助动合触点3对，辅助动断触点2对。有的接触器，主触点数不是3对，则在斜线下表示主触点数。各类交流接触器的型号表示也不尽一致。
交流接触器在我们工业设备上使用极其广泛，主要用于主电路的通断控制和欠压。失压保护。大家一定要熟悉的掌握它的工作原理和安装方法。
交流接触器（Contactor）狭义上是指能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。它应用于电力、配电与用电。接触器广义上是指

接触器（Contactor）狭义上是指能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。它应用于电力、配电与用电。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

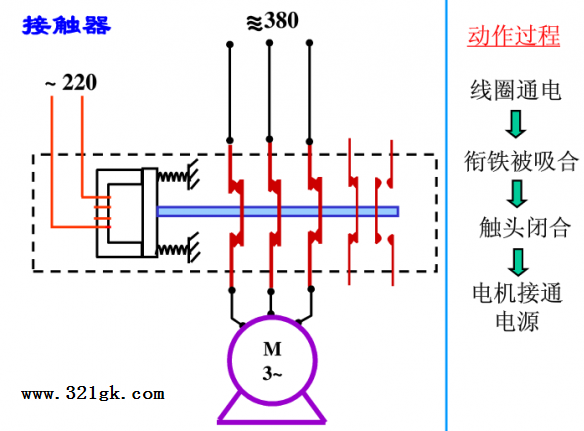

接触器的工作原理是：
当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

接触器的作用
交流接触器广泛用作电力的开断和控制电路。 (起到频繁开关作用)
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加上短路环。交流接触器在失电后，依靠弹簧复位。另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。

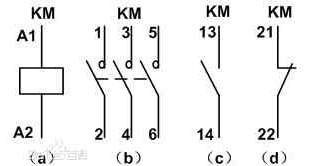

从上图可以看到：
      图a:为 A1.A2    就是接触器的线圈，安装时要注意工作电压。线圈上有标明。上图工作电压为220V ，当给A1.A2接上220V 电压接触器就工作了。
   图b:为接触器的触点，用于控制  L1.L2.L3 主电路的，如三相电动机，三相电热原件等等。。。
   图c:为接触器的常开触点，用于二次回路的控制。（normal open  常开 NO）
   图d:为接触器的常闭触点，用于二次回路的控制。（normal close  常闭 NC）
选择交流接触器：如电动机额定电流为20A,可根据以下公式选择。KM=Ke×（1.3-2）=20×2=40（安）选择主触头额定电流为40A. (责任编辑：admin)
