接触器的选型主要需要确定种类，负载类型，主回路参数，控制回路参数辅助触点，以及电气寿命，机械寿命及工作制等多种情况综合考虑。
选型要点：
1.根据使用目的和要求按照上述系列选择种类：
注意严格区分主回路负载类型是直流还是交流。交流接触器不同于直流接触器，用于直流负载时只适用于DC-1至DC-5负载，对于DC-5以上的直流负载建议使用直流接触器。另外电容接触器不能用普通交流接触器替代。
2.负载类型和主回路参数确定：
主回路参数主要是额定工作电压、额定电流、极数、通断能力、绝缘电压和耐受过载能力等。尤其要注意负载类型。接触器可以运行在不同的负载类型下，但是对应的型号不同，不能完全依靠主极电压和功率选型。配电类负载（阻性负载）按照AC-1选型；普通电机负载按照AC-3选型；绕线电机按照AC-2选型；对于频繁起停负载应按照AC-4负载选型，因为此类负载在频繁通断时会发生触头熔焊现象，例如频繁正反转、行车、频繁点动的行业。
另外对于4极接触器，有主极2NO+2NC，或者4NO两大系列，不能使用普通3极接触器加辅助触点进行替代。
3.控制回路及辅助触点：
接触器的线圈电压按照控制回路电压确定。目前，国产D2系列接触器只有交流线圈。如果需要直流线圈，需要选择进口TeSys D,TeSys F的产品。另外直流线圈接触器还有低功耗的进口TeSys D和TeSys K产品，请客户注意选择。对于辅助触点，不同接触器所允许安装辅助触点的位置和个数均不同，需要查表确定。
4.电气寿命和机械寿命：
在设计过程中，如果对电气寿命有严格超过**百万次要求，请按照样本上的寿命曲线查表确定。

接触器线圈电压如何识别

交流接触器线圈的接入电压有220V和380V之分，产品上面会有直接的标注。
1、交流接触器内的线圈实际上是电源接入的电路部分，其磁路部分就是与线圈相连的铁芯部分，如果线圈电压220V的交流接触器，误接380V交流电源，这个问题实际上就是接入高电压后有什么问题？一个是线圈自身的问题，即线圈发热，这个很显然，电流的热效应。
2、随着时间的加长，其线圈外的绝缘层绝缘性能不断降低（绝缘老化的缘故），使得热效应不断放大。最终有可能会烧起来。第二个问题就是铁芯的问题，及铁芯发热。由于线圈交流电压，产生的交变磁通，在经过铁芯内部时，电压一大，磁通变强，其磁滞效应和涡流效应就出现了，最终会使铁芯发热。

接触器控制电路指示灯接法图解

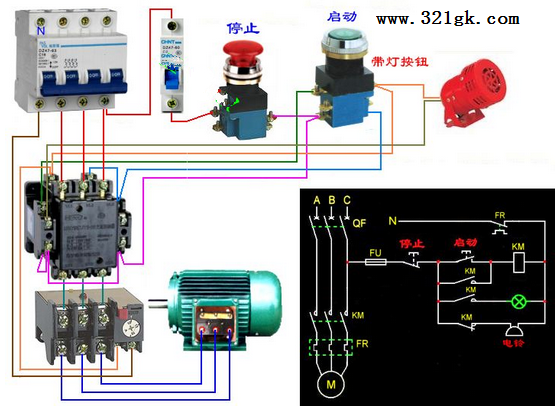

这个图比较直观，工作原理：合上空开后按“启动”按钮，接触器吸合并自锁，指示灯亮。主电路电流经过接触器、热保护器到达电动机，电动机得电旋转。按下“停止”按钮，控制电路断电接触器断开，指示灯灭，电动机失电停止。

接触器控制电路指示灯接法图解 (责任编辑：admin)
