5、按钮     在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。常用的LA18、LA19、LA20等系列按钮 适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

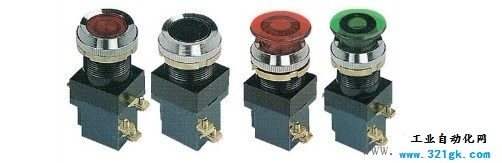

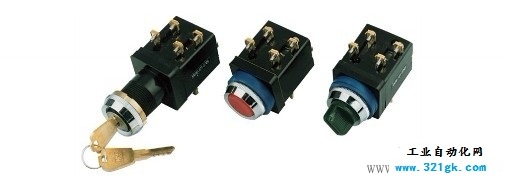

    常见按钮的图片

       按钮文字符号：SB     按钮图形符号：

常开按钮（常用做“启动按钮”）   常闭按钮（常用做“停止按钮”）    复合按钮（常用在电气控制连锁电路中）

    按钮颜色要求：
（1）“停止”按钮和“急停”按钮必须是红色。当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
（4）“点动”的按钮必须是黑色。
（5）“复位”（如有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色。

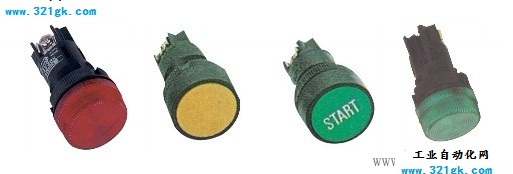

6、指示灯       指示灯的作用： （1）指示设备的运行或停止状态。 （2）监视控制电器的电源是否正常 （3）利用红灯监控跳闸回路是否正常，用绿灯监控合闸回路是否正常     常用指示灯图片

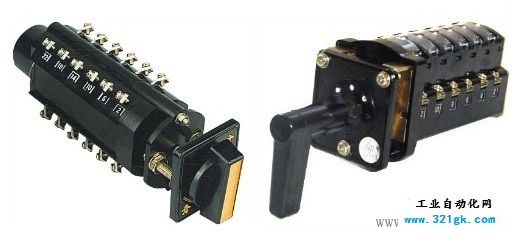

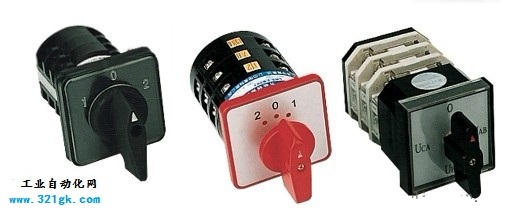

7、转换开关     万能转化开关由操作机构、面板、手柄和数个触头座等部件组成。     常见万能转化开关图片

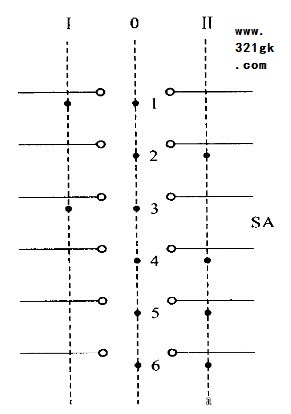

                    万能转换开关文字符号为：SA     万能转换开关图形符号为：

各触头在手柄转到不同档位时的通断状态用黑点表示，有黑点的表示触头闭合，没有黑点的表示表示触头断开。

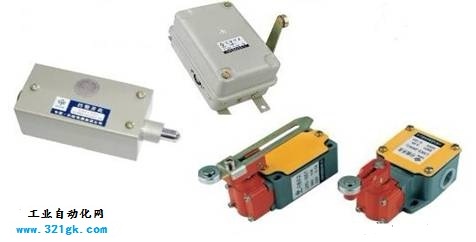

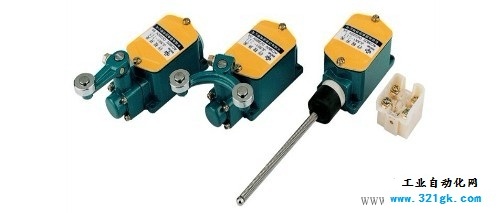

8、行程开关     常见行程开关图片

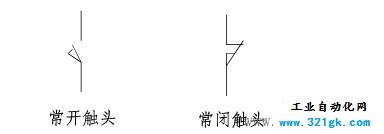

        行程开关文字符号为：SQ     行程开关图形符号为：

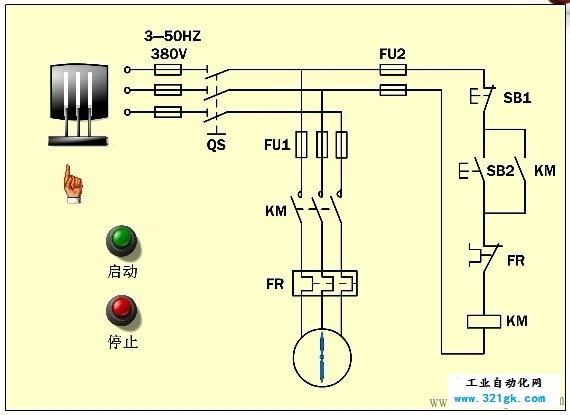

9、电机接触器、控制方式示意图
