380v交流接触器工作原理-220v/380v交流接触器接线图

380v接触器属于交流接触器，当你熟悉交流接触器结构时，交流接触器工作原理：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。
交流接触器是广泛用作电力的开断和控制电路。它利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器主要有四部分组成:
(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；
(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；
(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；
(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
工作原理:
当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

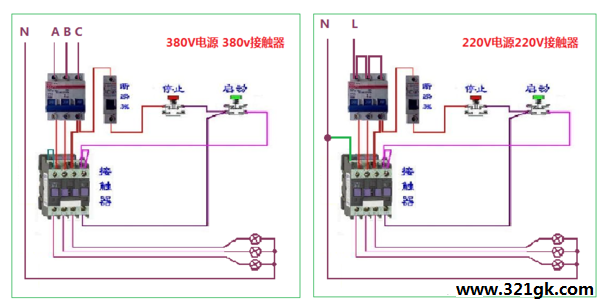

220v/380v交流接触器接线图

380V接触器主触头还是接电源进线和出线，和220V接触器的主要区别在于线圈控制电压是要接两根相线，而不是一个相线和一个零线。 (责任编辑：admin)
