运行时电流互感器二次线能不能短接？带电粒子在均匀磁场中的运动

一般高压电流互感器二次侧上会有两组接线端，目前根据说明是用了一组，另外一组不用，一次侧有电流的时候电流互感器二次侧不许开路，否则会产生高电压，或者烧毁互感器，
如果另外一组二次短接起来不用，本身也不会有伤害！是一种保护性措施。电流互感器二次侧可以短接，不会有什么影响。

严禁电流互感器二次侧开路，根据负荷电流大小，可能引起高电压。

电流互感器二次侧电流小，是可以直接短接的主要原因。根据功率平衡原理，电流互感器的二次侧电压就很高，所以不允许电流互感器（TA,CT)二次侧开路。

电流互感器二次侧不许开路运行。接在电流互感器副线圈上的仪表线圈的阻抗很小，相当于在副线圈短路状态下运行。互感器副线圈端子上电压只有几伏。因而铁芯中的磁通量是很小的。原线圈磁动势虽然可达到几百安或上千安匝或更大。

但是大部分被短路副线圈所建立的去磁磁动势所抵消，只剩下很小一部分作为铁芯的励磁磁动势以建立铁芯中的磁通。如果在运行中时副线圈断开，副边电流等于零，那么起去磁作用的磁动势消失，而原边的磁动势不变，原边被测电流全部成为励磁电流，这将使铁芯中磁通量急剧，铁芯严重发热以致烧坏线圈绝缘，或使高压侧对地短路。另外副线圈开路会感应出很高的电压，这对仪表和操作人员是很危险的所以电流互感器二次侧不许断开。

带电粒子在均匀磁场中的运动

（1）粒子的初速v垂直于B:由于洛伦兹力永远垂直于粒子的速度，它只改变粒子运动的方向，但不改变其速率v，因此粒子将在平面内作匀速圆周运动。设粒子的质量为m，根据牛顿第二定律，f=ma，有:

，所以R=mv/qB。运动周期

，

，f叫做带电粒子在磁场中的回旋共振频率。回旋共振频率与粒子的速率和回旋半径（又称拉摩半径）无关。

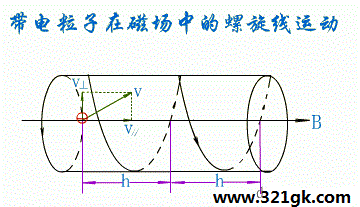

（2）普遍情形:普遍情形下，v与B成任意夹角θ。如图，v∥=vcosθ,v⊥=vsinθ.若只有v⊥分量，粒子将在垂直于B的平面内作匀速圆周运动；若只有v∥分量，磁场对粒子没有作用力，粒子将沿B的方向（或其反方向）作匀速直线运动。当两个分量同时存在时，粒子的轨迹将成为一条螺旋线。其螺距h（粒子每回转一周时前进的距离）为，它与v⊥分量无关。
