电容在EMC设计中非常重要，也是我们常用的滤波元件!大家对电容的使用并不是很明确!这里把电容滤波的两个要点介绍一下：

1、电容滤波是有频段的，很多人以为电容是越大越好，其实不然，每个电容有一定的滤波频段，大电容滤低频，小电容滤高频，主要是根据电容的谐振频点来决定，电容在谐振频率点处有最佳的滤波效果!在以谐振点为中心的一段频段之内有较好的滤波效果，其他部分滤波效果不佳!电容的谐振点与电容的容值以及 ESL(等效串联电感)相关，具体大家可以查一下网上资料，以及会议学校学习串联谐振电路的理论分析就会知道!通常我们建议在电源端口增加UF级别电容来滤波几百 KHZ到5MHZ之间的差模干扰，原因就是UF级别电容谐振点在1MHZ左右。另外建议加在高频数字电路上我们建议加1nF贴片电容，原因就是1nf电容的谐振频率在100MHZ之间，不同厂家谐振频点有所不同，这样比较好滤波几十MHZ到200MHZ干扰，有利与EMI问题解决!

2、电容选好了，不代表就能滤除干扰!河水泛滥，到达高水位，这时我们往往会增加一条沟渠引流，那么引到的地方必须是一个低水位的，如果引到一个高水位的水库的话，反而会引起水倒灌，抬高水位。电容滤波与治水问题是一样得，电容只是起到一个沟渠得作用，能否滤波还取决与电容接的地上干扰的大小。我们经常发现工程师解决干扰问题加电容没有效果，有很大程度是地上干扰本身很大!反而把地上干扰引到信号或电源上来!大家需要注意，地上干扰在有些情况小并不是最小的!所以我们强调滤波有一个重要的基础，就是所接的地要干扰小，就是通常说的“静地”。

所以说，我们采取电容滤波时要达到滤波效果，必须选取合适的电容以及接干扰比较小的地!电容可以根据器件手册与经验，干扰小的地可以在调试时采取仪器方法，有经验工程师在前期原理图以及PCB时要考虑。

电容滤波的工作原理以及其作用图解

常用的滤波电路有无源滤波和有源滤波两大类。电容滤波为无源滤波，本文详细介绍了电容滤波的工作原理以及其作用。
　　滤波电容的作用简单讲是使滤波后输出的电压为稳定的直流电压，其工作原理是整流电压高于电容电压时电容充电，当整流电压低于电容电压时电容放电，在充放电的过程中，使输出电压基本稳定。
　　滤波电容容量大，因此一般采用电解电容，在接线时要注意电解电容的正、负极。电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。

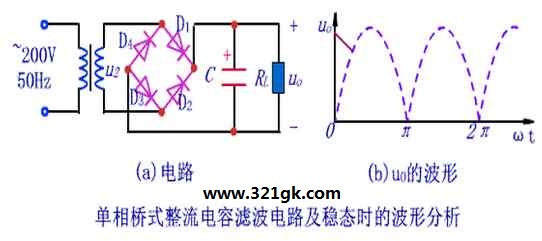

　　★当u2为正半周并且数值大于电容两端电压uC时，二极管D1和D3管导通，D2和D4管截止，电流一路流经负载电阻RL，另一路对电容C充电。当uC>u2，导致D1和D3管反向偏置而截止，电容通过负载电阻R放电，uC按指数规律缓慢下降。

　　★当u2为负半周幅值变化到恰好大于uC时，D2和D4因加正向电压变为导通状态，u2再次对C充电，uC上升到u2的峰值后又开始下降;下降到一定数值时D2和D4变为截止，C对RL放电，uC按指数规律下降;放电到一定数值时D1和D3变为导通，重复上述过程。
　　RL、C对充放电的影响：
　　电容充电时间常数为rDC，因为二极管的rD很小，所以充电时间常数小，充电速度快;RLC为放电时间常数，因为RL较大，放电时间常数远大于充电时间常数，因此，滤波效果取决于放电时间常数。电容C愈大，负载电阻RL愈大，滤波后输出电压愈平滑，并且其平均值愈大，如图所示。

　　整流电路是将交流电变成直流电的一种电路，但其输出的直流电的脉动成分较大，而一般电子设备所需直流电源的脉动系数要求小于0.01.故整流输出的电压必须采取一定的措施.尽量降低输出电压中的脉动成分，同时要尽量保存输出电压中的直流成分，使输出电压接近于较理想的直流电，这样的电路就是直流电源中的滤波电路。
　　常用的滤波电路有无源滤波和有源滤波两大类。无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、 LC滤波、LCπ型滤波和RCπ型滤等)有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
　　直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
　　脉动系数(S)=输出电压交流分量的基波最大值/输出电压的直流分量半波整流输出电压的脉动系数为S=1.57，全波整流和桥式整流的输出电压的脉动系数S≈O.67。对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1/(4(RLC/T-1)。(T为整流输出的直流脉动电压的周期。)
　　RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。如图1虚线框即为加的一级RC滤波电路。若用S'表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R')S'。
　　由分析可知，在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗;若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。
　　为了解决这个矛盾，于是常常采用有源滤波电路，也被称作电子滤波器。电路如图2。它是由C1、R、C2组成的π型RC滤波电路与有源器件--晶体管T组成的射极输出器连接而成的电路。由图2可知，流过R的电流IR=IE(1+β)=IR(1+β)。流过电阻R的电流仅为负载电流的1/(1+β).所以可以采用较大的R，与C2配合以获得较好的滤波效果，以使C2两端的电压的脉动成分减小，输出电压和C2两端的电压基本相等，因此输出电压的脉动成分也得到了削减。
　　从RL负载电阻两端看，基极回路的滤波元件R、C2折合到射极回路，相当于R减小了(1+β)倍，而C2增大了(1+β)倍。这样所需的电容C2只是一般RCπ型滤波器所需电容的1/β，比如晶体管的直流放大系数β=50，如果用一般RCπ滤波器所需电容容量为1000μF，如采用电子滤波器，那么电容只需要20μF就满足要求了。采用此电路可以选择较大的电阻和较小的电容而达到同样的滤波效果，因此被广泛地用于一些小型电子设备的电源之中。
