电容在电气中的作用和应用分解

时间:2018-05-09 10:13来源:未知 作者:admin 点击:
实际上电气电路和电子电路没有本质的区别,电气电路可以看成放大了的电子电路。比如变频器中也有母线电容,你说它是电器电路还是电子电路?实际都是一样的作用了,如果一定要

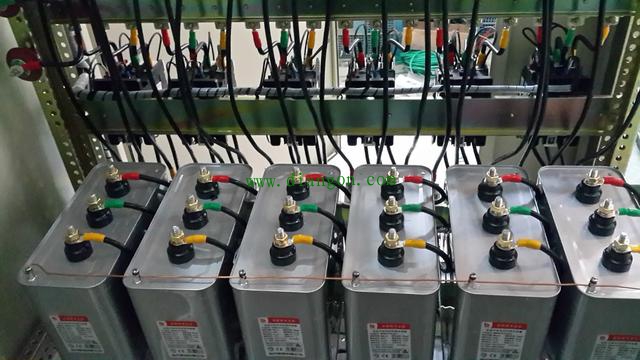

实际上电气电路和电子电路没有本质的区别,电气电路可以看成放大了的电子电路。比如变频器中也有母线电容,你说它是电器电路还是电子电路?实际都是一样的作用了,如果一定要说放在外边看得到的大电容的作用,那么一种是无功补偿,在电力线路中主要用于提高线路的功率因数。因为电气设备中有大量的电感性元件,会产生大量的无功功率,从而占用了电力资源的容量,增加了线路的损耗。在用电端并联时当的电容器,可以减少线路的无功功率,提高线路的效率。另外一种是启动单相电机使用,单相电动机产生的是椭圆磁场,因为不是旋转磁场,所以启动时不转。这时转子需用手扳动半圈,或由启动绕组加电容,使转子转过半圈开始切割磁力线,产生转子电流才开始正常旋转。还有运行电容电动机,电机启动后,电容不断开,他和启动绕组参与运行,等于增加一台小电动机的功率。


电容(Capacitance)亦称作“电容量”,是指在给定电位差下的电荷储藏量,记为C,国际单位是法拉(F)。一般来说,电荷在电场中会受力而移动,当导体之间有了介质,则阻碍了电荷移动而使得电荷累积在导体上,造成电荷的累积储存,储存的电荷量则称为电容。电容在电路中的作用:具有隔断直流、连通交流、阻止低频的特性,广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等。从以下的电容种类可以看出电容的具体各种作用,电气和电子完全是一回事了。


1、滤波电容:它接在直流电压的正负极之间,以滤除直流电源中不需要的交流成分,使直流电平滑,通常采用大容量的电解电容,也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电。
2、退耦电容:并接于放大电路的电源正负极之间,防止由电源内阻形成的正反馈而引起的寄生振荡。
3、旁路电容:在交直流信号的电路中,将电容并接在电阻两端或由电路的某点跨接到公共电位上,为交流信号或脉冲信号设置一条通路,避免交流信号成分因通过电阻产生压降衰减。
4、耦合电容:在交流信号处理电路中,用于连接信号源和信号处理电路或者作为两放大器的级间连接,用于隔断直流,让交流信号或脉冲信号通过,使前后级放大电路的直流工作点互不影响。
5、调谐电容:连接在谐振电路的振荡线圈两端,起到选择振荡频率的作用。
6、衬垫电容:与谐振电路主电容串联的辅助性电容,调整它可使振荡信号频率范围变小,并能显著地提高低频端的振荡频率。
7、补偿电容:与谐振电路主电容并联的辅助性电容,调整该电容能使振荡信号频率范围扩大。
8、中和电容:并接在三极管放大器的基极与发射极之间,构成负反馈网络,以抑制三极管极间电容造成的自激振荡。
9、稳频电容:在振荡电路中,起稳定振荡频率的作用。
10、定时电容:在RC时间常数电路中与电阻R串联,共同决定充放电时间长短的电容。
11、加速电容:接在振荡器反馈电路中,使正反馈过程加速,提高振荡信号的幅度。
12、缩短电容:在UHF高频头电路中,为了缩短振荡电感器长度而串联的电容。
13、克拉波电容:在电容三点式振荡电路中,与电感振荡线圈串联的电容,起到消除晶体管结电容对频率稳定性影响的作用。
14、锡拉电容:在电容三点式振荡电路中,与电感振荡线圈两端并联的电容,起到消除晶体管结电容的影响,使振荡器在高频端容易起振。
15、稳幅电容:在鉴频器中,用于稳定输出信号的幅度。
16、预加重电容:为了避免音频调制信号在处理过程中造成对分频量衰减和丢失,而设置的RC高频分量提升网络电容。
17、去加重电容:为了恢复原伴音信号,要求对音频信号中经预加重所提升的高频分量和噪声一起衰减掉,设置RC在网络中的电容。
18、移相电容:用于改变交流信号相位的电容。
19、反馈电容:跨接于放大器的输入与输出端之间,使输出信号回输到输入端的电容。
20、降压限流电容:串联在交流回路中,利用电容对交流电的容抗特性,对交流电进行限流,从而构成分压电路。
21、逆程电容:用于行扫描输出电路,并接在行输出管的集电极与发射极之间,以产生高压行扫描锯齿波逆程脉冲,其耐压一般在1500伏以上。
22、S校正电容:串接在偏转线圈回路中,用于校正显象管边缘的延伸线性失真。
23、自举升压电容:利用电容器的充、放电储能特性提升电路某点的电位,使该点电位达到供电端电压值的2倍。
24、消亮点电容:设置在视放电路中,用于关机时消除显象管上残余亮点的电容。
25、软启动电容:一般接在开关电源的开关管基极上,防止在开启电源时,过大的浪涌电流或过高的峰值电压加到开关管基极上,导致开关管损坏。

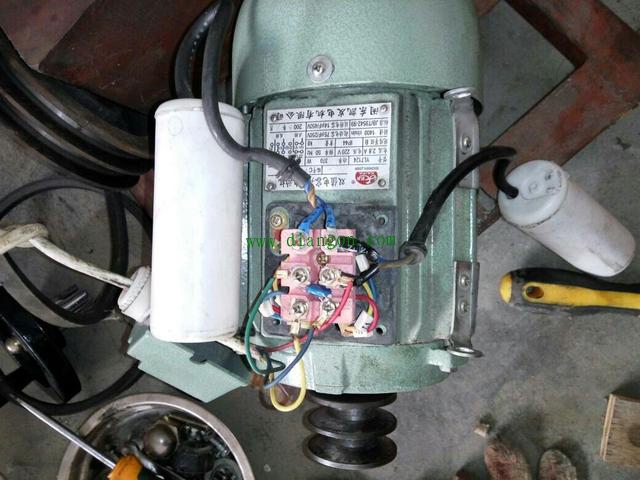

26、启动电容:串接在单相电动机的副绕组上,为电动机提供启动移相交流电压,在电动机正常运转后与副绕组断开。
27、运转电容:与单相电动机的副绕组串联,为电动机副绕组提供移相交流电流。在电动机正常运行时,与副绕组保持串接。
