开关稳压电源中光耦产生传递信号-和线性稳压电源的区别

时间:2017-03-04 09:50来源:未知 作者:admin 点击:
开关稳压电源中光耦产生传递信号-开关稳压电源和线性稳压电源的区别
开关稳压电源的最大特点就是灵活,其能为电路提供各类不同的电压等级电源。而在光电耦合器中光电耦合器也起着同样的作用,光电耦合器能为开关稳压电源提供两种截然不同的信号,那么这两种信号是什么?信号又是怎样被传递的呢?
  光电耦合器在开关稳压电源中传递的信号有两种,一种是开关信号,另一种是误差放大信号。这两种不同的运用,需要在发光二极管及光敏三极管的不同状态(饱和、截止或放大区)下才能进行传递开关信号或放大误差信号。
  传递开关信号
  ①-②(发光二极管)电位差:1.2V/1.3V(发光强)。
  ④-③(光敏三极管饱和导通)电位差:O.1V~0.4V(饱和压降)IC最大,约几毫安。
  ①-②(发光二极管)电位差:小于0.7V(不发光)。
  ④-③(光敏三极管截止)电位差:大于6V(根据电源电压不同,接近电源电压)、IC≈0。
  传递误差放大信号
  ①~②(发光二极管)电位差:1V左右变化(亮度变化很灵敏)。
  ④~③(光敏三极管工作于放大区)电位差:5V~10V变化(根据电源电压和负载线有所不同)IC约在lmA~3mA之间变化。
      图1
  如使用光电耦合器还必须采用如图1所示的比较放大器(也可用分立元件组成),将取样电压(B+)的变化值分压后加在三极管的基极上。与发射极上稳定的电位作比较,放大后由集电极输出。集电极电流的变化也就是发光二极管电流的变化,使发光二极管在灵敏区亮度变化,并将误差信号反相放大后传递给光敏三极管,再经控制放大电路才能达到稳定B+的目的。
  最后还需说明一点,在我国大屏幕彩电中采用STR-S6709系列或STR-M6800系列厚膜电路很多,这两种IC内部的振荡器中,是用光耦反馈电流改变振荡器中电容器的充电电流,从而控制达到门限电压Vthl≈O.73V的充电时间。新型的STR-G8656系列IC内部,使用了直流偏置来控制导通时间。以便微调功率开关场效应管的占空比,达到稳压的目的。两者可靠性均相同,后者电路更简单。

开关稳压电源和线性稳压电源的区别

根据调整管的工作状态,我们常把稳压电源分成两类:线性稳压电源和开关稳压电源。
  线性稳压电源,是指调整管工作在线性状态下的稳压电源。而在开关电源中则不一样,开关管(在开关电源中,我们一般把调整管叫做开关管)是工作在开、关两种状态下的:开——电阻很小;关——电阻很大。

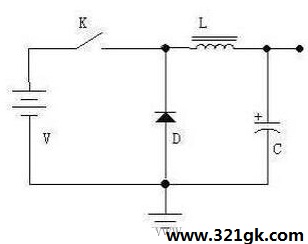

  开关电源是一种比较新型的电源。它具有效率高,重量轻,可升、降压,输出功率大等优点。但是由于电路工作在开关状态,所以噪声比较大。 通过下图,我们来简单的说说降压型开关电源的工作原理。如图所示,电路由开关K(实际电路中为三极管或者场效应管),续流二极管D,储能电感L,滤波电容C等构成。当开关闭合时,电源通过开关K、电感L给负载供电,并将部分电能储存在电感L以及电容C中。由于电感L的自感,在开关接通后,电流增大得比较缓慢,即输出不能立刻达到电源电压值。一定时间后,开关断开,由于电感L的自感作用(可以比较形象的认为电感中的电流有惯性作用),将保持电路中的电流不变,即从左往右继续流。这电流流过负载,从地线返回,流到续流二极管D的正极,经过二极管D,返回电感L的左端,从而形成了一个回路。通过控制开关闭合跟断开的时间(即PWM——脉冲宽度调制),就可以控制输出电压。如果通过检测输出电压来控制开、关的时间,以保持输出电压不变,这就实现了稳压的目的。

  在开关闭合期间,电感存储能量;在开关断开期间,电感释放能量,所以电感L叫做储能电感。二极管D在开关断开期间,负责给电感L提供电流通路,所以二极管D叫做续流二极管。
  在实际的开关电源中,开关K由三极管或场效应管代替。当开关断开时,电流很小;当开关闭合时,电压很小,所以发热功率U&TImes;I就会很小。这就是开关电源效率高的原因。
  看过完两个关于电源的FAQ后,大家可能对电源的效率计算还不了解。在后面的FAQ中,我们将专门给大家介绍。
  常见的用于开关电源的芯片有:TL494,LM2575,LM2673,34063,51414等等。
  根据调整管的工作状态,我们常把稳压电源分成两类:线性稳压电源和开关稳压电源。此外,还有一种使用稳压管的小电源。
  这里说的线性稳压电源,是指调整管工作在线性状态下的直流稳压电源。调整管工作在线性状态下,可这么来理解:RW(见下面的分析)是连续可变的,亦即是线性的。而在开关电源中则不一样,开关管(在开关电源中,我们一般把调整管叫做开关管)是工作在开、关两种状态下的:开——电阻很小;关——电阻很大。工作在开关状态下的管子显然不是线性状态。
  线性稳压电源是比较早使用的一类直流稳压电源。线性稳压直流电源的特点是:输出电压比输入电压低;反应速度快,输出纹波较小;工作产生的噪声低;效率较低(现在经常看的LDO就是为了解决效率问题而出现的);发热量大(尤其是大功率电源),间接地给系统增加热噪声。

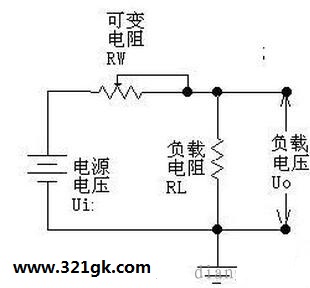

  工作原理:我们先用下图来说明线性稳压电源调节电压的原理。如下图所示,可变电阻RW跟负载电阻RL组成一个分压电路,输出电压为:
  Uo=Ui&TImes;RL/(RW+RL),因此通过调节RW的大小,即可改变输出电压的大小。请注意,在这个式子里,如果我们只看可调电阻RW的值变化,Uo的输出并不是线性的,但如果把RW和RL一起看,则是线性的。还要注意,我们这个图并没有将RW的引出端画成连到左边,而画在右边。虽然这从公式上看并没有什么区别,但画在右边,却正好反映了“采样”和“反馈”的概念----实际中的电源,绝大部分都是工作在采样和反馈的模式下的,使用前馈方法很少,或就是用了,也只是辅助方法而已。
  让我们继续:如果我们用一个三极管或者场效应管,来代替图中的可变阻器,并通过检测输出电压的大小,来控制这个“变阻器”阻值的大小,使输出电压保持恒定,这样我们就实现了稳压的目的。这个三极管或者场效应管是用来调整电压输出大小的,所以叫做调整管。
  像图1所示的那样,由于调整管串联在电源跟负载之间,所以叫做串联型稳压电源。相应的,还有并联型稳压电源,就是将调整管跟负载并联来调节输出电压,典型的基准稳压器TL431就是一种并联型稳压器。所谓并联的意思,就是象图2中的稳压管那样,通过分流来保证衰减放大管射极电压的“稳定”,也许这个图并不能让你一下子看出它是“并联”的,但细心一看,确实如此。不过,大家在此还要注意一下:此处的稳压管,是利用它的非线性区工作的,因此,如果认为它是一个电源,它也是一个非线性电源。为了便于大家理解,回头我们找一个理适合的图来看,直到可以简明地看懂为止。
  由于调整管相当于一个电阻,电流流过电阻时会发热,所以工作在线性状态下的调整管,一般会产生大量的热,导致效率不高。这是线性稳压电源的一个最主要的一个缺点。想要更详细的了解线性稳压电源,请参看模拟电子线路教科书。这里我们主要是帮助大家理清这些概念以及它们之间的关系。

  图1

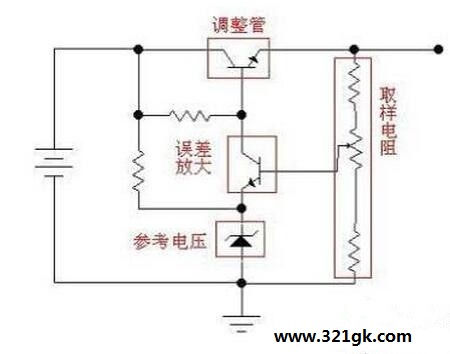

  一般来说,线性稳压电源由调整管、参考电压、取样电路、误差放大电路等几个基本部分组成。另外还可能包括一些例如保护电路,启动电路等部分。下图是一个比较简单的线性稳压电源原理图(示意图,省略了滤波电容等元件),取样电阻通过取样输出电压,并与参考电压比较,比较结果由误差放大电路放大后,控制调整管的导通程度,使输出电压保持稳定。

  图2

  常用的线性串联型稳压电源芯片有:78XX系列(正电压型),79XX系列(负电压型)(实际产品中,XX用数字表示,XX是多少,输出电压就是多少。例如7805,输出电压为5V);LM317(可调正电压型),LM337(可调负电压型);1117(低压差型,有多种型号,用尾数表示电压值。如1117-3.3为3.3V,1117-ADJ为可调型)。
  1.DC to DC包括boost(升压)、buck(降压)、 Boost/buck(升/降压)和反相结构,具有高效率、高输出电流、低静态电流等特点,随着集成度的提高,许多新型DC-DC 转换器的外围电路仅需电感和滤波电容;但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。
  2.LDO:低压差线性稳压器的突出优点是具有最低的成本,最低的噪声和最低的静态电流。它的外围器件也很少,通常只有一两个旁路电容。新型LDO可达到 以下指标:30μV 输出噪声、60dB PSRR、6μA 静态电流及100mV 的压差。LDO 线性稳压器能够实现这些特性的主要原因在于内部调整管采用了P 沟道场效应管,而不是通常线性稳压器中的PNP 晶体管。P 沟道的场效应管不需要基极电流驱动,所以大大降低了器件本身的电源电流;另一方面,在采用PNP 管的结构中,为了防止PNP 晶体管进入饱和状态降低输出能力,必须保证较大的输入输出压差;而P 沟道场效应管的压差大致等于输出电流与其导通电阻的乘积,极小的导通电阻使其压差非常低。当系统中输入电压和输出电压接近时, LDO 是最好的选择,可达到很高的效率。所以在将锂离子电池电压转换为3V 电压的应用中大多选用LDO,尽管电池最后放电能量的百分之十没有使用,但是LDO 仍然能够在低噪声结构中提供较长的电池寿命。
  什么是开关稳压器?
  开关稳压器使用输出级,重复切换“开”和“关”状态,与能量存贮部件(电容器和感应器)一起产 生输出电压。它的调整是通过根据输出电压的反馈样本来调整切换定时来实现的。在固定频率的稳压器中,通过调节开关电压的脉冲宽度来调节切换定时 ? 这就是所谓的 PWM 控制。在门控振荡器或脉冲模式稳压器中,开关脉冲的宽度和频率保持恒定,但是,输出开关的“开”或“关”由反馈控制。
  根据开关和能量存贮部件的排列,产生的输出电压可以大于或小于输入电压,并且可以用一个稳压器产生多个输出电压。在大多数情况下,在同样的输入电压和输出电压要求下,脉冲(降压)开关稳压器比线性稳压器转换电源的效率更高。
  什么是 LDO(低压降)稳压器?
  LDO 是一种线性稳压器。线性稳压器使用在其线性区域内运行的晶体管或 FET,从应用的输入电压中减去超额的电压,产生经过调节的输出电压。所谓压降电压,是指稳压器将输出电压维持在其额定值上下 100mV 之内所需的输入电压与输出电压差额的最小值。正输出电压的 LDO(低压降)稳压器通常使用功率晶体管(也称为传递设备)作为 PNP。这种晶体管允许饱和,所以稳压器可以有一个非常低的压降电压,通常为 200mV 左右;与之相比,使用 NPN 复合电源晶体管的传统线性稳压器的压降为 2V 左右。负输出 LDO 使用 NPN 作为它的传递设备,其运行模式与正输出 LDO 的 PNP设备类似。
  更新的发展使用 CMOS 功率晶体管,它能够提供最低的压降电压。使用 CMOS,通过稳压器的唯一电压压降是电源设备负载电流的 ON 电阻造成的。如果负载较小,这种方式产生的压降只有几十毫伏。
  线性稳压器与开关稳压器的比较如何?
  线性电压稳压器开关电压稳压器
  优点:优点:
  简单
  输出纹波电压低
  出色的 line 和负载稳压
  对负载和 line 的变化响应迅速
  电磁干扰 (EMI) 低
  效率高(降低了冷却所需的源电源需求)
  能够处理较高的电源密度
  拓扑学结果可用于传递单个或多个输出电压,大于或小于生成的输出电压
  缺点:缺点:
  效率低
  如果需要冷却设备,则要求较大的空间
  输出纹波电压高
  瞬时恢复时间较慢
  产生电磁干扰(EMI)
  LDO是低压差的器件,因此,输出多为固定电压,否则失去了低压差的意义,尽管输入电压可以在一定的范围。
  DCtoDC是电压转换,有升压、降压等,一般升压电路的输出电流不可能做大,而降压的电流可以做得较大。
  TI公司有各种上述电路,可以到TI公司的网站查,数据多数是英文的。其他公司的用得不多,不好说。
  DC-DC,其实内部是先把DC直流电源转变为交流电电源AC。通常是一种自激震荡电路,所以外面需要电感等分立元件。
  然后在输出端再通过积分滤波,又回到DC电源。由于产生AC电源,所以可以很轻松的进行升压跟降压。两次转换,必然会产生损耗,这就是大家都在努力研究的如何提高DC-DC效率的问题。
  LDO是low dropout regulator,意为低压差线性稳压器,是相对于传统的线性稳压器来说的。传统的线性稳压器,如78xx系列的芯片都要求输入电压要比输出电压高出 2v~3V以上,否则就不能正常工作。但是在一些情况下,这样的条件显然是太苛刻了,如5v转3.3v,输入与输出的压差只有1.7v,显然是不满足条件 的。针对这种情况,才有了LDO类的电源转换芯片。生产LDO芯片的公司很多,常见的有ALPHA, Linear(LT), Micrel, National semiconductor,TI等。
