维修电工要学习哪些技能 电工降妖除魔-都是电缆过长惹得祸

时间:2017-04-17 10:59来源:未知 作者:admin 点击:
维修电工要学习哪些技能-维修电工降妖除魔-都是电缆过长惹得祸
维修电工要学习哪些技能
维修电工主要掌握:维修电工常识和基本技能,室内线路的安装,接地装置的安装与维修,常见变压器的检修与维护,各种常用电机的拆装与维修,常用低压电器及配电装置的安装与维修,电动机基本控制线路的安装与维修,常用机床电气线路的安装与维修,电子线路的安装与调试,电气控制线路设计,可编程控制器及其应用。电工主要学习电工基础:包括欧姆定律,这对于解决简单电路的计算问题很重要,如想了解交流电的原理,还应该学习复杂电路,应该学习基尔霍夫定律-及其派生的有关定律,这可以求解复杂的电路。在交流电中有相位问题、感性、容性负载及阻性负载,电工学中有170多个定律。电子应该了解一些开关放大电路、模拟放大电路及集成电路的原理等。

维修电工降妖除魔-都是电缆过长惹得祸

工作时间长了,遇到各种稀奇古怪的故障在所难免。就在去年本人就遇到过一例由于电缆过长而产生的难得一遇的故障,今天说给大家听听。
    故障发生在某一改建工厂内,为了节约用人成本和便于操作,该厂将原先就近操作设备的启动、停止按钮全部集中在一起进行控制,美其名曰“集控”。就在改造完工后,有一路控制线路(控制电压为AC380V)却出现了交流接触器不定时自动吸合或者停止操作时出现缓释、拒动的诡异故障,给安全生产带了十分巨大的隐患。其所在厂内电工同行换过按钮、交流接触器但是故障一直未予排除。为此便邀我前去会诊。

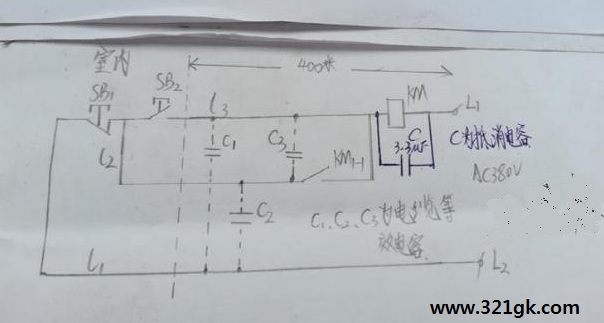

    我在现场仔细检查后发现,启动/停止按钮,控制电缆,所控制的CJ10-20交流接触器均为新品,十分正常,电源电压也正常,至此也让我陷入了排除故障的困境。静下心来后,我便询问操作工获知,在原先就近控制时该线路一直正常从未发生过这种故障,就在实施集中控制后才频繁发生故障。我仔细思考后,便顿觉故障原因被我找到了。我实地估算了一下该控制回路电缆的长度,谁知该线路电缆竟有近100米长,而这么长的电缆内线之间必定会存在分布电容,而这些电容所产生的感应电压或电流,则成为故障的元凶!(见图示)

    查阅资料后,我得知,由于控制电缆电容造成接触器出现上述故障,往往发生在远距离操控的小容量交流接触器或中间继电器当中,而本例当中的CJ10-20接触器则属于这个范畴之内。再者,一下真空交流接触器由于线圈导线细并且匝数多,启动维持电流较小等原因,在控制电缆过长时,因为电缆间容抗较大,也极有可能造成这种故障的发生。

    至于排除这种故障的方法,是在交流接触器线圈的两端上并联一只电容用以抵消电缆电容感应电压或电流,是不是有些以毒攻毒的意思。本人选择一只3.3uF的CBB电容并接在接触器线圈两端,至此故障彻底排除。最后要说明的一点是,所选电容容量在2---4uF之间,而电容器的额定电压值应超过工作电压的1.732倍,这点大家要多加留意。
