电气设备检修工艺流程总结-单相与三相四线电表接线区别

当一台设备的电气系统发生故障时，不要急于动手拆卸，首先要了解该电气设备产生故障的原因、经过、范围、现象，熟悉该设备及电气系统的基本工作原理，分析各个具体电路，弄清原理中各级之间的相互联系以及信号在电路中的来龙去脉，仔细分析。应善于透过现象看本质，善于抓住事物的主要矛盾。结合本人的实际经验，经过周密思考，确定一个科学的、符合实际的检修方案。其中快捷、行之有效的检修技巧是"六先后"。
1.先机械，后电路。电气设备都以电气—机械原理为基础，特别是机电仪一体化的先进设备，机械和电气在功能上有机配合，是一个整体的两个方面。往往机械部件出现故障，影响了电气系统，许多电气部件的功能就不起作用了。因此不要被表面现象迷惑，应透过现象着本质，电气系统出现故障并不全部都是电气本身的问题，有可能是机械部件发生故障引起的。所以先检修机械系统所产生的故障，再排除电气部分的故障，往往会收到事半功倍的效果。
        2.先简单．后复杂。此技巧包含有两层含义：一是检修故障时，要先用最简单易行、检修人员自己最拿手的方法去处理然后再用复杂、精确的或是自己不熟悉的方法。二是排除故障时，先排除直观、显而易见、简单常见的故障，后排除难度较高、没有处理过的疑难故障。简言之：先易后难。
        3.先外部调试．后内部处理。外部是指暴露在电气设备外壳或密封件外部的各种开关、按钮、插口以及指示灯；内部是指在电气设备外壳或密封件内部的印刷电路板、元器件及各种连接导线。先外部调试，后内部处理，就是在不拆卸电气设备的情况下利用电气设备面板上的开关、按钮、旋钮、插口等调试检查，压缩故障范围。首先排除电气设备外部部件所引起的故障．再检修设备内部的故障，尽量避免不必要拆卸。
        4.先静态侧试，后动态侧量。“静态是指发生故障后，在不通电的情况下，对电气设备进行检修；动态，‘是指电气设备通电后对电气设备的检修。大多数电气设备发生故障后检修时，不能立即通电，如果通电的话，可能会人为地扩大故障范围，损殷更多的元器件，造成不应该的损失。因此，在故障电气设备通电前先进行电阻的侧量，采取必要的预防措施后，方可通电检修。
         5.先公用电路，后专用电路。任何电气设备的公用电路出故障，其能量、信息就无法传送，分配到各具体电路、专用电路的功能、性能就不起作用。如果一个电气设备的电源部分出了故障，整个系统就无法正常运行．向各种专用电路传递的能量、信息就不可能实现。因此只有遵循先公用电路．后专用电路的顺序，才能快速，准确无误地排除电气设备的故障。
        6.先检修通病，后攻疑难杂症。电气设备经常容易产生相同类型的故障，这就是通病。由于“通病，，比较常见．处理的次数和排除的办法均多，积累的经验较丰富，因此可以快速地排除，这样可以集中精力和时间排除比较少见、难度高．古怪的疑难杂症，简化步骤，缩小范圈，有的放矢，提高了检修速度。
        事物往往是千变万化和千差万别的。电气设备的同一种故障可能会有不同的表象，而同一种表象又可能是不同的故障，对于多种故障同时存在的情况则更加复杂。检修技巧六先后，要有的放矢，机动灵活，次序并非一成不变。任何一台有故障的电气设备检修完后，不能以为万事大吉了．敬业的电工应把故障现象、原因、检修经过、技巧、心得等记录在专用笔记本上。同时学习掌握各种新型电气设备的机电理论知识，熟悉其工作原理，将自己的经验、技巧、心得上升为理论。在理论指导下，具体故障具体分析。才能准确、迅速、少走弯路提高排除故障的效率。只有这样才能把自己培养成为检修电气设备的行家里手。这也是电气设备检修技巧：“总结经验，提高效率"。

单相电表与三相四线电表接线区别

电表的接线形式很多，有单相电表的接法，也有三相电表的接法；有直接接线式，也有经过电流互感器和电压互感器接线的。但是总的来说，只有两种回路：电压回路和电流回路。电表接线的一般原则是：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧。

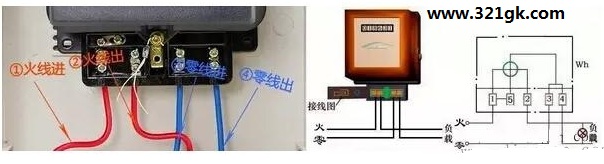

单相电表接线图

单相电表的接线相对简单明了。在低电压小电流线路中，电表可直接接在线路上，如图（A）所示。电表端盖（即图中标有1、2、3、4的那一排方框）都画有接线图，对于低电压大电流中的线路中，电表电流线圈经电流互感器与负载相连，如图（B）所示。国产DD862系列单相电表。
三相电表接线图
三相电表有三相三线有功电表和三相四线有功电表之分。
1.三相三线有功电表的接线：三相三线有功电表（机械表）有两个驱动部件组成，两个铝盘固定在一个转轴上，称二元件电表。对外共有8个接线端。其接线图如右图所示，（a）为直接接入，（b）为经过电流互感器接入的接线方法；

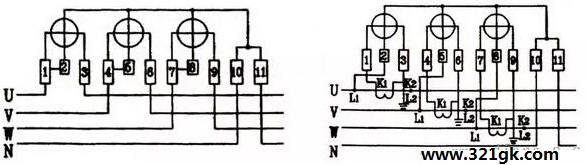

2.三相四线有功电表的接线：三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。接线图如下：

上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。

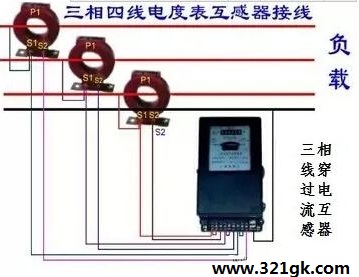

上图（右）为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1,3、6、9端分别接二次侧末端K2，电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下。为保证安全，电流互感器二次侧末端K2应分别接地。右图为接线图的模拟演示，大家注意电流互感器与电表的接线。
