特点

● 采用脉宽调制型电路，发热小，功耗低；

● 主要元器件采用进口器件，使用寿命长，可靠性高；

● 采用独立电源供电，抗干扰性好。

用途

YD系列放大板的用途是向各类液压比例阀提供所需要的直流电流,比例阀品牌如：力士乐、威
克斯、油研、台湾东锋和机立等厂家的各类电液比例阀进行压力或流量的控制，其性能稳定、可靠性高。比例放大板能按输入电压的大小成比例地控制输出电流，以达到改变液压系统的压力。它广泛应用于轻工机械，塑料注塑机，橡胶硫化机，压铸机，冶金机械
等液压系统中。

二、外型尺寸

※ 外型尺寸：145×90×35(mm)

三、主要功能：

输出　电　流	0 - 1.5A(或0-3A可选)
工　作　电　压	放大板输入电压： 24VAC-40VAC
线　性　误　差	2%
输入控制电压	0 - 5V、0-10V、4-20ma
功　　　　　耗	小于 1W
工　作　环　境	温度：-20℃ ~ +70℃，湿度：85%以下，无腐蚀性气体
振　　　　　动	10 ~55Hz， 1.5mm
冲　　　　　击	150m/s2

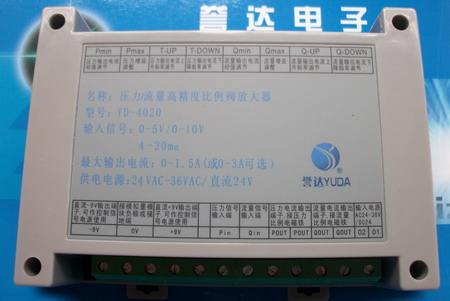

接线端子及元件布置

接线说明

AC24-40V	24-40V交流输入端子；接到变压器AC24V输出端；
QOUT	放大板流量电流输出端子，接流量比例电磁铁；
POUT	放大板压力电流输出端子，接压力比例电磁铁；
QIN	流量控制信号的输入端子；
PIN	压力控制信号的输入端子；
+9V	直流+9V输出端子，可作控制信号电源使用；
0V	接模拟量模块负极或接地端；
-9V	直流-9V输出端子，可作控制信号电源使用；

调整方法

PMIN	压力输出电流初值调节；
PMAX	压力增益调整；
T-UP	压力输出电流上升斜率调节；
T-DOWN	压力输出电流下降斜率调节；
QMIN	流量输出电流初值调节；
QMAX	流量增益调整；
Q-UP	流量输出电流上升斜率调节；
