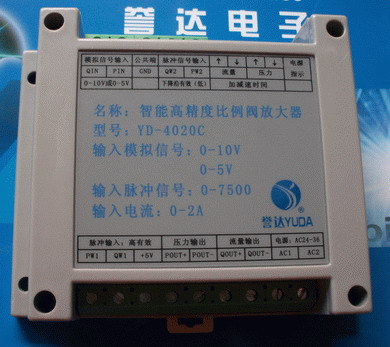

YD-4020C双路脉冲控制比例阀放大器板_自动化网-工控人家园官网

特点产品规格：120*100*45MM
● 采用脉宽调制型电路，发热小，功耗低；

● 智能化设计,免去调试的麻烦,是目前市场上最易用的比例阀放大器；
● 主要元器件采用进口器件，使用寿命长，可靠性高；
● 采用独立电源供电，抗干扰性好。
● 过载保护,短路保护,有效的保护比例阀；
● 多种输入控制方式,通过拨码开关选择。可用脉冲控制（0-15000）或0-10V控制。如果选择脉冲控制，就可省掉DA转换模块，节省成本；

输出　电　流	0 - 2A
工　作　电　压	放大板输入电压： 24VAC-36VAC
线　性　误　差	2%
输入控制电压	0 - 5V、0-10V、0-15000个脉冲
功　　　　　耗	小于 1W
工　作　环　境	温度：-20℃ ~ +70℃，湿度：85%以下，无腐蚀性气体
振　　　　　动	10 ~55Hz， 1.5mm
冲　　　　　击	150m/s2

使用说明:

1、如果是双比例阀，放大板电源应不低于交流24V或直流24V；

2、如果两路都用来控制压力比例阀，或者比例阀阻抗小于10欧姆，建议放大板电源采用交流12V；

3、如果采用脉冲信号控制，请把放大板拔码开关3打在ON位置。三菱PLC可以用PLSY指令Y0、Y1输出脉冲，西门子PLC用PLS指令Q0.0、Q0.1用于输出脉冲；

4、放大板拔码开关2打在OFF位置，加减速时间为零，也就说反映速度最快。打在ON位置，反映速度由放大板右上方的电位器决定；

5、放大板拔码开关1打在OFF位置，放大板单路输出电流限制在1.2A以下，在ON位置时，放大板单路最大输出电流限制在2.5A以下;
