宜城市郭海水厂远程监控系统图解

时间:2018-03-15 09:05来源:未知 作者:admin 点击:
宜城市郭海水厂是新建水厂,已经具备取水制水供水条件,但是缺少供水信息化系统,无法把整个工艺的相关参数远程监测; 现场工艺描述如下(此信息均由系统集成商刘经理提供):

宜城市郭海水厂是新建水厂,已经具备取水—制水—供水条件,但是缺少供水信息化系统,无法把整个工艺的相关参数远程监测;

   现场工艺描述如下(此信息均由系统集成商刘经理提供):
1、河道取水(采用手机卡通讯):
   ● 泵船上有三台原水泵,单台功率22KW,星三角降压启动方式;


2、水厂内部(采用有线方式通讯):
   ● 3台反冲洗泵、18.5千瓦,电子软启动;
   ● 3台加压泵,变频一拖三,2台37千瓦+1台18.5千瓦,采用北京兰利东方型号:CPS-21C恒压供水控制器,采用485输出;
   ● 2台加药泵,1.5千瓦;
   ● 1台深井潜水泵,直接启动18.5千瓦;
   ● 清水池水位1个液位计,4-20mA信号,24V供电,二线制,量程0-5米;
   ● 出口1个压力变送器,4-20mA信号,24V供电,二线制,量程0-1Mpa;
   ● 出口流量3个,3只DN150远传水表,山东潍微科技485远传水表,水表功耗0.12瓦,供电电压12V,监控每只表流量,3只表合计总累计(提供通讯协议)
   ● 采集水质参数,4路4-20mA信号(浊度、PH值、电导率、余氯)。


3、供水管线(采用手机卡通讯)
   ● 12个管道监测点,每个测点采集1个压力(4-20mA,12V供电。0-1Mpa);1个流量(山东潍微科485远传水表,口径DN50-DN450不等);水表功耗0.12瓦,供电电压12V,采用太阳能供电;

4、软件功能需求
   ● 整个水厂自动化控制,没有逻辑控制,实现远程监测功能和远程手动控制功能;
   ● 软件系统需要支持手机APP软件,硬件网络条件由甲方业主自备。

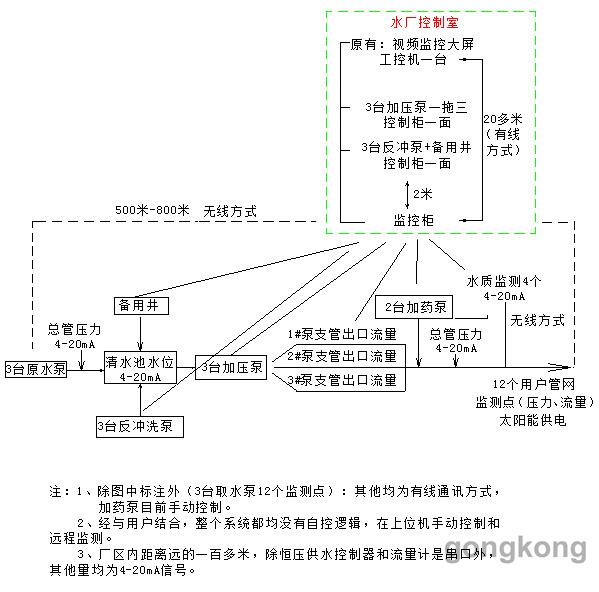

工艺框图描述





案例介绍和以往平升公司水厂自动化项目基本一致;
   取水环节核心产品为:DATA-7301、DATA-7302,即通用控制器+扩展型控制器(RTU)
   水厂环节核心产品为:DATA-7301、 DATA-7302,即通用控制器+扩展型控制器(RTU)
   供水环节核心产品为:DATA-6311,即低功耗遥测终端机RTU

以上内容不再重复,今天案例分享其他2个方面;
   1、中间商刘经理技术实力很强,对现场工艺了如指掌,而且配件选型非常专业,给平升公司出具的工艺图和设备接口定义说明非常全面,与平升公司工程技术人员沟通非常顺畅,所以平升工程师在前期图纸设计以及程序设计环节没有任何技术模糊点,一气呵成;
   综上所述:平升公司所设计的产品尤其是水厂自动化,泵站监控自动化等项目,都是要详细现场工艺的落实,前期偷懒没做考察工作,出现技术模糊点,后期在安装的过程中会一一体现出来,成倍的增加工作量,所以建议广大客户在定合同或者敲定技术附件时,一定要和平升公司项目经理多沟通,多落实技术参数,只有这样才能保证后期产品调试或者安装的顺畅。
   2、平升公司产品都是一个系列,尤其在自来水供水调度、水文水资源监控等已形成体系,所以在选型的时候,由项目经理配置是非常明智的。比如此项目,如果选用组态软件、采用通用的PLC系列产品,那么在管网监测环节产品选型、手机APP应用等都会出现技术模糊点,看似简单其实有大量的技术工作要做,单独定制开发,费用很高。
   综上所述,选用平升系列产品,上位机软件、手机APP、下位机硬件,下位机程序等内部已经调试畅通,只是配套的现场采集设备不一样而已,整体优化非常完善,也非常稳定,不仅如此在售后服务环节更能体现,平升公司一家公司就能解决整个系统兼容问题,不用再给组态软件沟通APP不兼容的问题、不用给PLC厂家沟通仪表数据不准确的问题,完全杜绝扯皮现场。


相关解决方案
   供水远程监控系统:http://www.data86.net/fangangongshuidiaodu.html
   水厂远程监控系统:http://www.data86.net/fanganshuichang.html
   取水泵站远程监控系统:http://www.data86.net/fanganqsb.html
   泵站远程监控系统:http://www.data86.net/fanganjiayabeng.html
   管网监测系统:http://www.data86.net/fanganguanwang.html

相关产品
   水厂监控设备:http://www.data86.net/chanpinp.html
   供水泵站监控设备:http://www.data86.net/chanpint.html
   管网监测设备:http://www.data86.net/chanpins.html



宜城市郭海水厂远程监控系统更多详情登陆平升水联网专题网站:www.data86.net
