ES580L系列驱动同步电机在球磨机行业应用图解分析

时间:2018-04-25 09:02来源:未知 作者:admin 点击:
ES580L系列产品优势 1、启动无反转,低速大力矩输出,有效保证球磨机控制系统工艺; 2、高效的节电能力,比其他产品更节电(5%~10%); 3、实现系统软启动,消除设备对电网及周边

ES580L系列产品优势

1、启动无反转,低速大力矩输出,有效保证球磨机控制系统工艺;

2、高效的节电能力,比其他产品更节电(5%~10%);

3、实现系统软启动,消除设备对电网及周边设备的激烈冲击,延长机械部件使用寿命;

4、优异的同步开环控制性能,更具有成本优势;

5、同等负载最小电流输出,降低同步电机高温退磁的风险;

6、高可靠性,提升设备品质;

7、友好的人机界面,调试快捷简单;



行业介绍

1、简介

球磨机是对破碎物料进行再粉碎的关键设备,其广泛应用于建筑材料、水泥、金属选矿和陶瓷玻璃等生产行业。尤其在陶瓷行业,球磨机被大量使用,是物料粉碎不可缺少的重要生产设备。球磨机电机功率都较大,是陶瓷行业最大的耗电设备之一。原有的工频启动控制运行方案,存在诸多弊端,随着变频驱动技术和永磁同步电机在行业的快速发展,永磁同步电机变频驱动方案在球磨机上得到了广泛应用,为企业创造非常良好的经济效益。

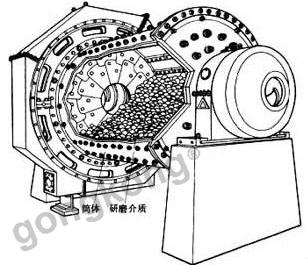

2、球磨机构成:传动装置、筒体装置、给料装置、卸料装置、电气控制装置等。







3、球磨机生产工艺

  球磨机传动装置包括皮带轮或齿轮减速机构,运行时电气变频控制装置驱动永磁同步电机,通过减速机构拖动筒体装置旋转。筒体装置内部装有的物料和研磨体在离心力和摩擦力的作用下,被提升至一定高度后沿近似抛物线的轨迹落下来,冲击和研磨筒体底部的另一部分物料,并产生一定的轴向运行促使物料研磨和混合均匀,研磨完成的物料最后通过卸料装置排出筒体。

4、球磨机旋转速度

  球磨机运行速度不宜过快,如果转速很高时,由于离心力的作用,物料和钢球不再脱离筒壁,乃至跟随筒壁旋转,这时钢球对物料没有撞击作用,研磨效率降低。这种状态的最低转速称为临界转速。









应用需求

球磨机在启动之前,由于筒体内物料和金属球体均位于底部,负载极重,要求极大的启动力矩,一般的变频器驱动方案,都会放大一到两个功率等级。



主要技术需求点:

1、低频大力矩输出,实现软启动无障碍;

2、极强的过载能力,任意负载突变冲击无跳闸运行;

3、能够达到一定的节电效果,10%及以上;(5%~6%的异步节电方案还不能满足客户需求)

4、高可靠性,要求较高的防护等级,适应现场恶劣的使用环境;



行业状况

1、工频控制运行

1)所需的研磨周期较长、研磨效率低,单位产品功耗大,同时易造成物料的过渡研磨;

2)启动一般采用星三角或自耦降压启动,启动电流大,对设备和电网的冲击很大;

3)设备运行的稳定性差,维护量和耗电量巨大,增加了生产厂家的维护成本,造成了

严重的资源浪费;

2、变频器改造

1)变频器改造后的节电空间有限,只有6%~8%的节电空间;

2)低频力矩不够,启动设备存在难度;

3)可靠性差,难以适应恶劣使用环境;

4)永磁同步电机控制性能有限,不能很好的解决消磁现象;



应用案例

1、应用结果

1)实现设备软启动,启动电流大大减小,消除对机械部件的冲击,延长了设备寿命,降低了对电网及周边设备的影响;

2)启动无反转,低速大力矩输出,有效保证球磨机控制系统工艺;

3)高效的节电能力(达到12%~15%),比其他产品更节电(5%~10%);

4)优异的同步开环控制性能,更具有成本优势;

5)同等负载最小电流输出,降低同步电机高温退磁的风险,更大的节能空间;

6)高可靠性,更好的适应现场恶劣环境,提升设备品质;

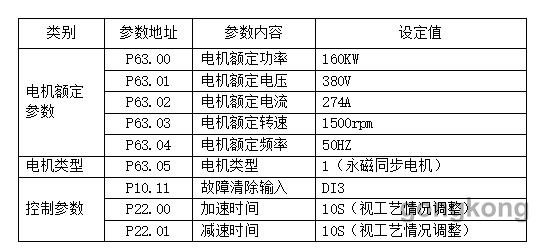

2、参数设置

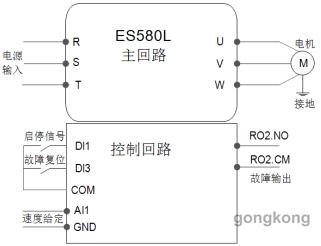

3、系统接线

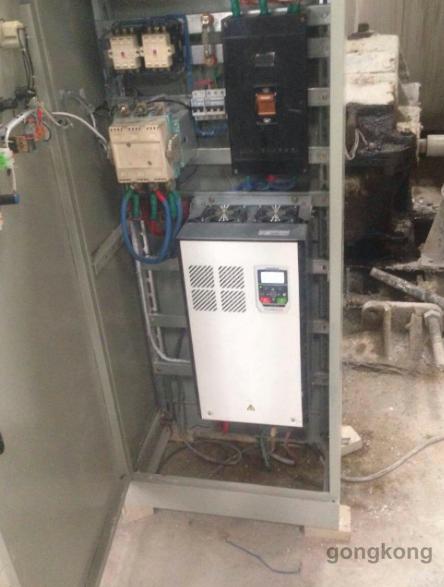

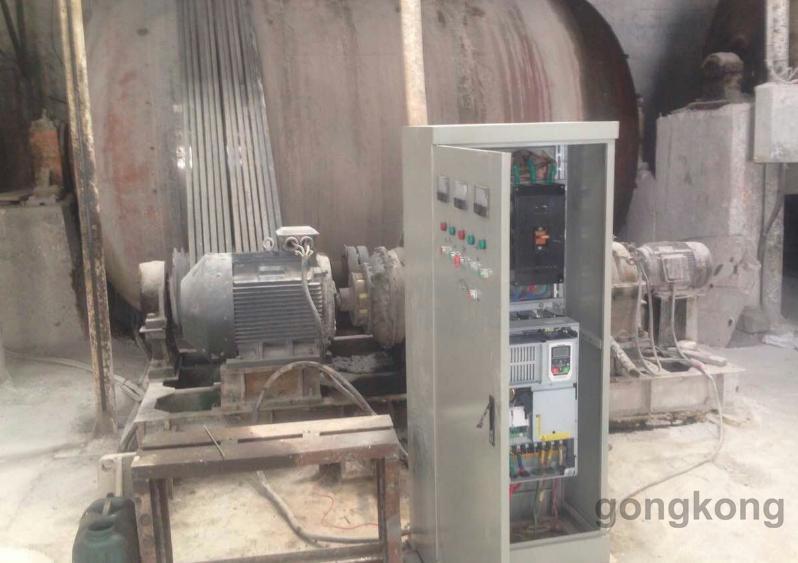

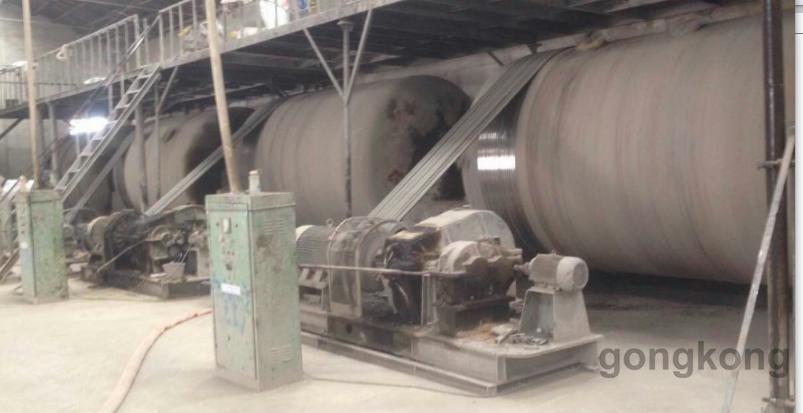

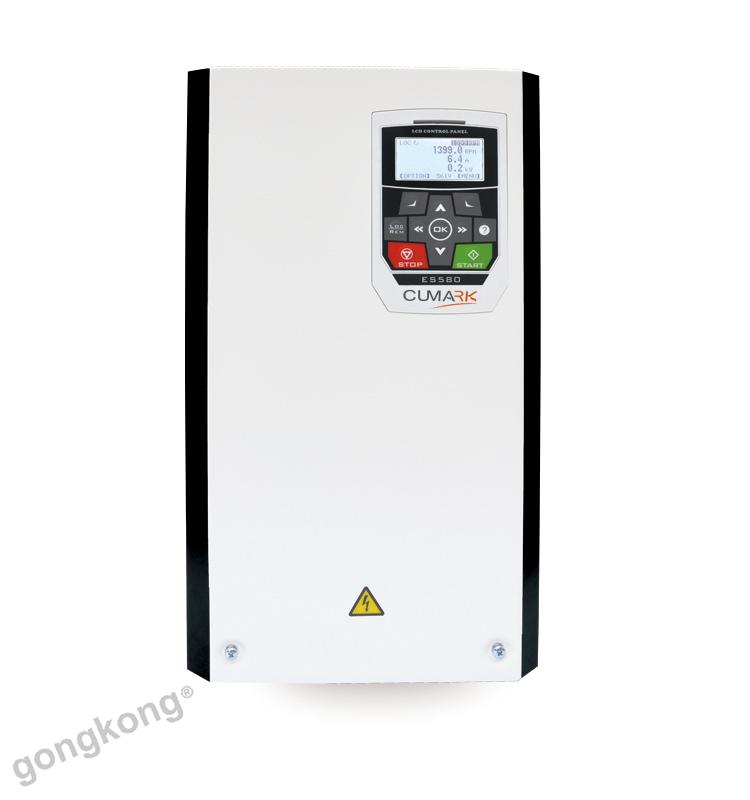

4、设备图片
