欠压缺相和停电引起的变频器故障-模数转换光耦A786J的检测

交流电源的不正常主要是指欠压、缺相和停电事故三种情况，有时是几种情况的复合。电源故障的最重要原因是遭受雷击，其次是供电系统的短路事故。有些地区，因电力供应不足采取自备发电机发电，则电压波动、频率波动的问题更易产生。但大多数事故是短暂发生（一般为数秒），一旦电源恢复正常，设备继续运转。这时，变频器应具备瞬时停电再起动功能。具体对策如下。    ①停电时间较长，变频器附近又有直接起动的电动机或电炉的情况下，当电网电压降低时，一般将变频器从电源切除。
    ②停电是瞬时性的，设备要求连续运转，这时对变频器提出了较高要求。首先要了解拖动负载的电动机减速特性，用测速发电机测出在起动时实际的转速。这种控制称为变频器的瞬时停电再起动功能。
    ③特别重要的设备，绝对不容许停转，而必须采用不停电电源(UPS)与变频器自动换接。
    还有一种特殊情况是如果电源产生缺相，也能让变频器短时单相运行。这时，要不断检测整流器的过流状况和电流纹波增大后对变频器的可靠性与寿命的影响。

变频器模数转换光耦A786J的检测判断方法

变频器的输出电流检测，不采用霍尔电流互感器，即采用毫欧级电阻，利用导通电压降，取得输出电流信号。
通常，这类电路和A78系列芯片有缘：国内机型，一般采用8引脚器件A7800（A7840 型号全称为HCPL-7840J，或升级版A7840——A788J（除输出一路模拟信号外，尚有一路整流信号输出和一个开关量/短路信号），上述两种器件均为线性光耦。
另外，部分国外机型，似乎更乐意采用模－数转换光耦，做为输出电流检测的第一级电路，器件型号为印字A7860J或A786J（全称为HCPL-7860或HCPL-786J），二者功能相同，仅有8引脚和16引脚封装之不同，请参看图一。

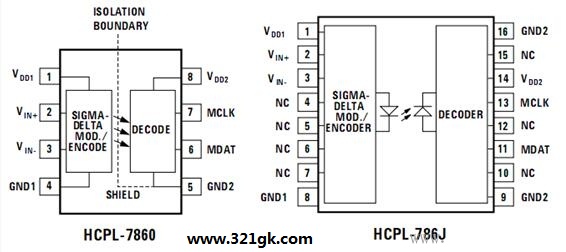

图一 A7860/A786J 引脚功能图

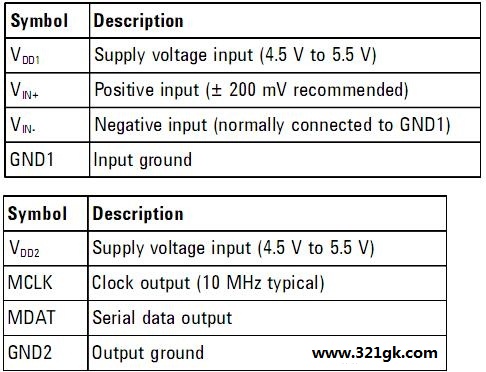

表一：A7860/A786J的基本参数
对于线性光耦，测量其好坏，在已知工作参数的条件下，并不是件难事。如在输入端（2、3脚）给定0.2V，则在输出端（6、7脚）应测得1.6V的电压输出，否则电路即存在问题。
而对于模数光耦，其工作状态如何（是如何将输入模拟信号转化成数字信号输出的呢?）能否由检测得出准确判断呢？
刚巧有学员问起这个问题来，我说不妨动手给个信号，看输出有无相关变化。任何器件，只要用心，总会找到检测与判别的方法，试一下再说。
以A7860为例（见图二），将输入、输出侧供电端连接，供+5V电源。在输入端送入0~0.2V可调电压，用示波器监测6脚数据输出。

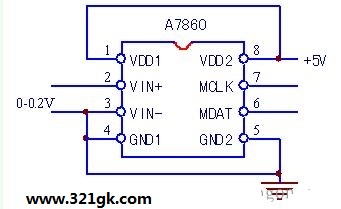

图二 A7860上电检测连线图
送入0V信号时，6脚输出频率为3.3MHz左右；送入0.2V时，为1MHz左右。当输入信号变化时，频率随之做出同步线性变化，为反向变化趋势，即信号电压越高，输出频率越低。

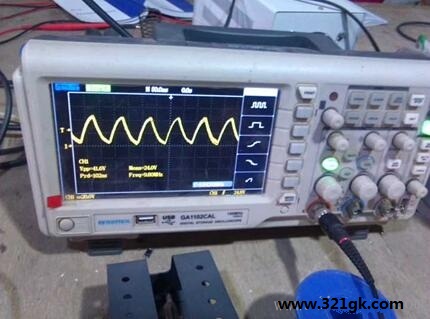

信号的占空比在变化当中，不用管它，只管频率变化。如图三所示。

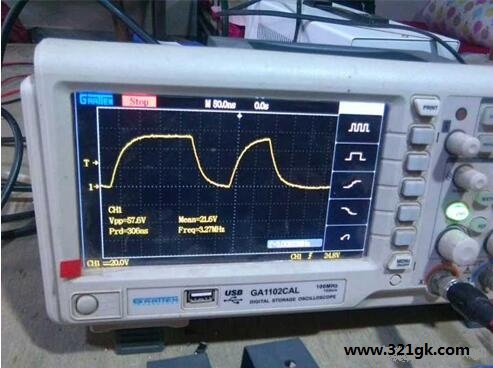

另外，测量7脚时钟信号，如图四所示，为约10MHz等宽脉冲。
