本文是对人机界面基础知识的介绍，希望对初次接触人机界面的e-Works的新读者有所帮助。



1、人机界面产品的定义



连接可编程序控制器（plc）、变频器、直流调速器、仪表等工业控制设备，利用显示屏显示，通过输入单元（如触摸屏、键盘、鼠标等）写入工作参数或输入操作命令，实现人与机器信息交互的数字设备,由硬件和软件两部分组成。



2、人机界面（hmi）产品的组成及工作原理



人机界面产品由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等，其中处理器的性能决定了HMI产品的性能高 低，是HMI的核心单元。根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。HMI软件一般分为两部分，即运行于HMI硬件中的 系统软件和运行于PC机Windows操作系统下的画面组态软件（如JB－HMI画面组态软件）。使用者都必须先使用HMI的画面组态软件制作“工程文 件”，再通过PC机和HMI 产品的串行通讯口，把编制好的“工程文件”下载到HMI的处理器中运行。

3、人机界面产品的基本功能及选型指标



基本功能：



●设备工作状态显示，如指示灯、按钮、文字、图形、曲线等



●数据、文字输入操作，打印输出



●生产配方存储，设备生产数据记录



●简单的逻辑和数值运算



●可连接多种工业控制设备组网



选型指标：



●显示屏尺寸及色彩，分辨率



●HMI的处理器速度性能



●输入方式：触摸屏或薄膜键盘



●画面存贮容量，注意厂商标注的容量单位是字节（byte）、还是位（bit）



●通讯口种类及数量，是否支持打印功能



4、人机界面产品分类



●薄膜键输入的HMI，显示尺寸小于5.7ˊ，画面组态软件免费，属初级产品。



●POP－HMI小型人机界面

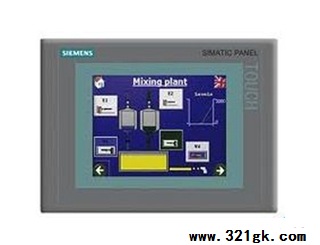

●触摸屏输入的HMI，显示屏尺寸为5.7ˊ～12.1ˊ，画面组态软件免费，属中级产品。



●基于平板PC计算机的、多种通讯口的、高性能HMI，显示尺寸大于10.4ˊ，画面组态软件收费，属高端产品。



5、人机界面的使用方法



●明确监控任务要求，选择适合的HMI产品



●机电专业技术网



●在PC机上用画面组态软件编辑“工程文件”



●测试并保存已编辑好的“工程文件”



●PC机连接HMI硬件，下载“工程文件”到HMI中



●连接HMI和工业控制器（如PLC、仪表等），实现人机交互。
