工控维修之:人机界面触摸屏黑屏维修

时间:2017-10-11 10:32来源:未知 作者:admin 点击:
近年来国内的人机界面销售整体呈现出快速增长的态势。现在的人机界面不再是单纯的显示和控制。目前国内的自动化产业,一些原本不用人机界面的行业,现在也开始使用人机界面了
近年来国内的人机界面销售整体呈现出快速增长的态势。现在的人机界面不再是单纯的显示和控制。目前国内的自动化产业,一些原本不用人机界面的行业,现在也开始使用人机界面了,人机界面的用户界面能更好地反映出设备和流程的状态,并通过视觉和触摸的效果,带给客户更直观的感受。

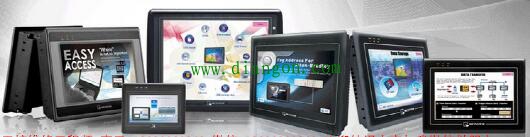

威纶触摸屏是威纶通触摸屏(人机界面)的简称。近几年来,WEINVIEW品牌专注于中国hmi市场,产品已广泛应用于机械、纺织、电气、包装、化工等行业。
它的主要产品有MT6050i 、 MT6056i、 MT6070i、 MT6100i(普及性)MT8000(高级带以太网系列)、MT6000series(通用型) 、 TK6000series(通用型)、MT8000series(网络型)、MT8000Xseries(专业型)。
今天高工就以WEINVIEW MT506MV触摸屏为例讲一讲触摸屏的黑屏维修方法技巧,我把维修方法和技巧融合在维修案例中讲解,不再单独另作说明:
WEINVIEW MT506MV触摸屏黑屏维修一例
机器故障:因上电黑屏来修
该机器也是直流24V供电的,首先用万用表测了24V电源输入端与地之间阻值,2兆多欧姆,不短路,

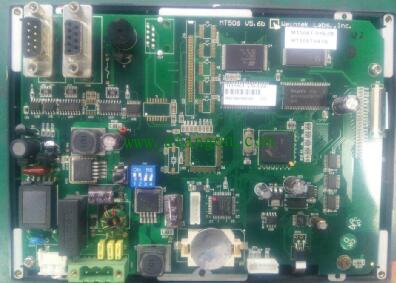

然后打开机器后壳,测电源保 险丝,完好。
于是给机器上24V直流电,电源指示灯亮,初步判定电源电路正常。
用手电简照屏,能看到屏上的画面内容,说明了信号驱动板已经工作并且正常输出了信号。屏显芯片也初步判定正常。
到此,这种情况就看是灯管还是高压的问题了。(高压板坏掉就是一整块黑板,不会有任何变化。大多高压板损坏,是会出现一亮就灭的故障的“如:12V供电处的主电容鼓包等。)
高压板由电源板供电,测U31 1501-33 3A的3.3V DC/DC降压芯片输出脚3.3V正常,
又测U32 1501-50 3A的5V DC/DC降压芯片输出脚5.2V正常


测高压包输入电路的各三极管及元件正常。初步判定高压包的初级低压供电电路正常,
接下来要区分是高压包坏还是灯管坏,
高压包输出外接灯管。亮的话就是屏的灯管问题,不亮就是高压包的问题。
而我手头上有灯管测试仪,故直接使用灯管测试仪,断开显示器的电源,测试仪通电,把灯管于高压板的连接线断开后,连接到测试仪上,测试仪上电灯管不亮。说明灯管已坏。
为了准确和稳妥,又取好的灯管来连接到机器的高压输出端,上电灯管正常点亮,由些确定确实是屏里面的灯管坏了,该机器上所用的屏灯管是L型的,由于手头有现成的屏,故直接给客户更换了一个新屏。

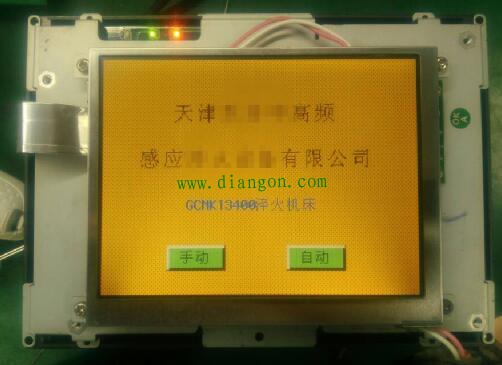

给整机上电测试,故障消失,屏显画面正
常了,机器修复。
后对坏屏的灯管进行更换后,坏屏也修复好了。


好了,朋友们,高工今天这节课就讲到这里了,谢谢。更多精彩,后续呈来......
