西门子PLC作业中用户登录功能在HMI设备上的应用

时间:2015-12-19 19:36来源:未知 作者:admin 点击: 次
1. MP277上经常显示报警信息210005: plc作业号: xxxx 无效 2. MP277上的用户权限经常失效 根据WinCC flexible在线帮助中的错误说明，问题1中的错误信息是触发了错误的PLC作业编号，如下图所示：
1. MP277上经常显示报警信息”210005: plc作业号: xxxx 无效”

2. MP277上的用户权限经常失效

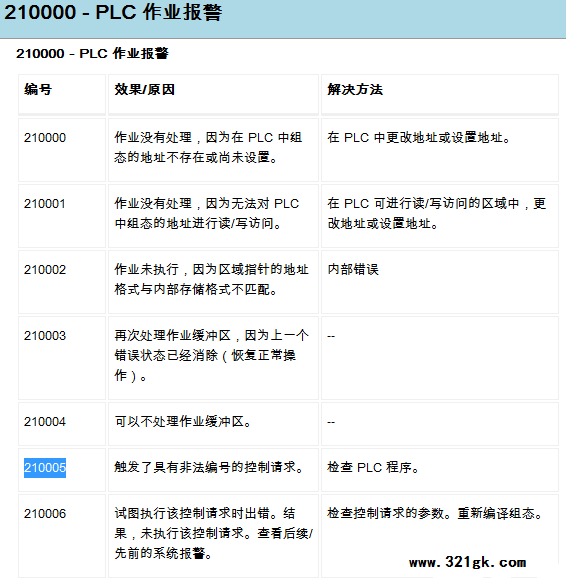

根据WinCC flexible在线帮助中的错误说明，问题1中的错误信息是触发了错误的PLC作业编号，如下图所示：
而问题2比较棘手，因为客户描述说登录用户不是在WinCC flexible的用户管理中定义的，是PLC的用户。

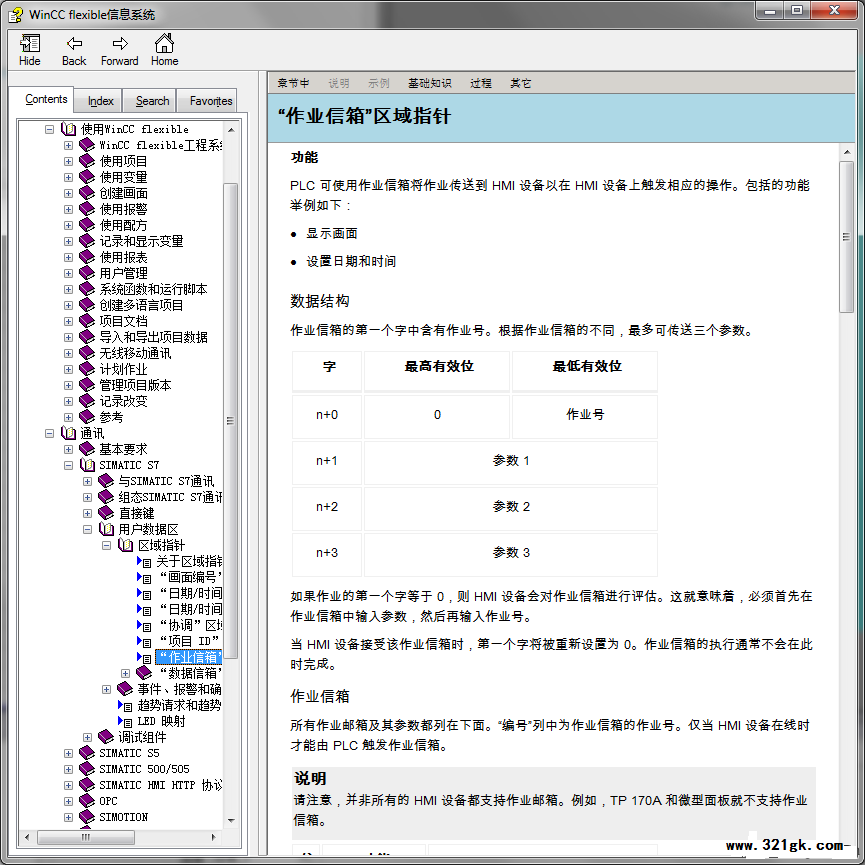

由于客户不方便发送项目，于是仔细查看了区域指针“作业信箱”，如下如所示：

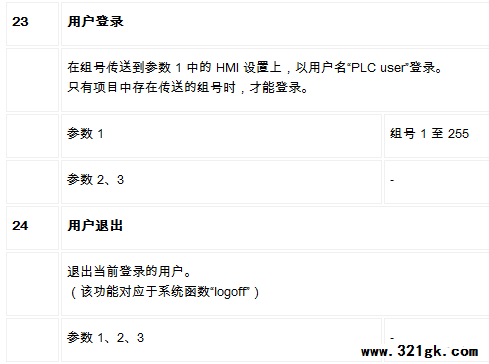

发现作业编号为23/24时，可以触发PLC用户在hmi设备上的登录和注销，如下图所示：
结合问题1的现象，最终确定两个问题实际上是一个问题导致的。即由于PLC程序中对于区域指针“作业邮箱”中作业编号的赋值不对应任何一个存在的Job ID，导致问题1；而由于问题1中的错误，又导致“作业邮箱”中参数1的赋值所对应的用户组未能自动登录到HMI设备，从而造成了用户权限失效的假象。

下面通过一个简单的例子来说明一下该用法

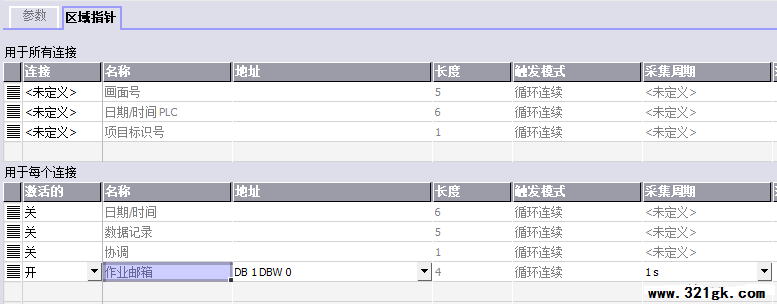

1. 在连接 – 区域指针中定义Job Mailbox，如下图所示：
2. 在变量中定义Job_ID和PLC_User，分别表示作业邮箱中的作业号和参数1

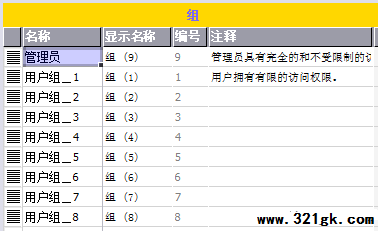

3. 在运行系统用户管理-用户管理-组中定义相应的用户组，每个组都唯一对应一个编号
4. 在PLC程序中，先设置PLC_User为5，再设置Job_ID为23，PLC User即以用户组（组5）的身份登录HMI设备，如下图所示
PLC作业多数在进口项目（较老的HMI设备）中使用，而国内的项目（尤其是新型HMI设备）中很少使用。像上述的PLC用户管理就更是少见了，希望这个case能够对大家有所帮助。
