V20变频器如何处理F0002过压故障-CFC调用SFC0和SFC20

西门子V20变频器出现F2过压故障的原因有：
1.电源电压过高
2.电机处于再生模式
（r0949 = 0：硬件报告 r0949 = 1 或2：软件报告）
解决方法：
1.电源电压（P0210）必须在铭牌规定的范围以内。
2. 斜坡下降时间（P1121）必须与负载惯量相匹配。
3. 需要的制动功率必须处于规定范围内。
4. Vdc 控制器必须使能（P1240）且参数设置正确。
说明：
斜坡下降过快或者电机由激活负载驱动可能导致电机处于再生模式。
惯量越高，需要的斜坡时间越长；否则需连接制动电阻。
如果电源电压正常，变频器没有问题的话，解决过压故障有两个方法：
1，将变频器的减速时间延长到不报F0002故障为止。
2，根据变频器手册及生产工艺选择合适的制动电阻。

CFC里如何调用SFC0和SFC20

一、SFC0用法：

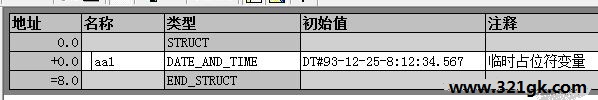

1、新建一个DB块,定义一个DATE_AND_TIME类型的数据,如“aa1”。
2、在符号表中为刚定义地数据块取个名字,如“aaa”。
3、打开CFC图表，调用SFC0。

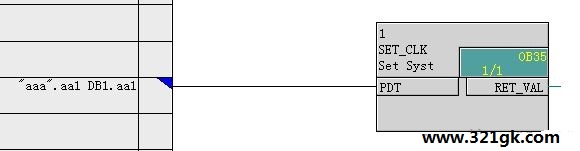

4、右键单击SFC0的PDT脚选择“互连到地址”，在弹出的选项中选中“aaa.aa1”即可。
二、SFC20用法：

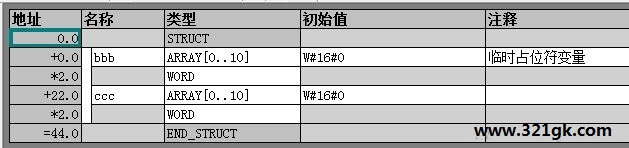

1、新建一个DB块,定义一个数组，数据类型和大小根据要求确定,如“bbb”。
2、在符号表中为刚定义地数据块取个名字,如“bbb”。
3、新建一个DB块,定义一个数组，数据类型和大小与第一步相同,如“ccc”。
4、在符号表中为刚定义地数据块取个名字,如“ccc”。
3、打开CFC图表，调用SFC20。

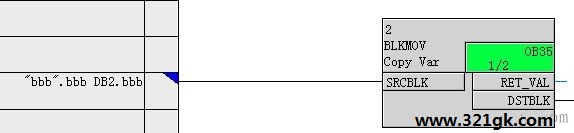

4、右键单击SFC20的SRCBLK脚选择“互连到地址”，在弹出的选项中选中“bbb.bbb[..]”即可。
5、右键单击SFC20的DSCBLK脚选择“互连到地址”，在弹出的选项中选中“ccc.ccc[..]”即可。
