循环程序的关键是间接寻址，西门子S7-1200的间接寻址离不开数组。可用FieldRead与FieldWrite指令实现对数组元素的间接寻址，也可以用变量做数组元素的下标，实现间接寻址。

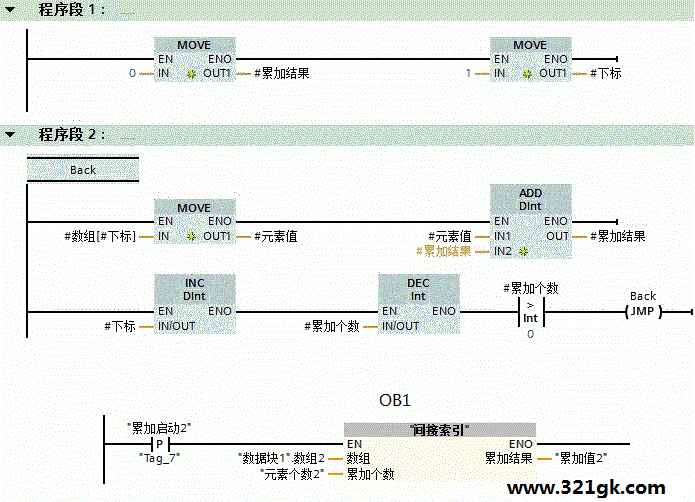

西门子S7-1200没有像S7-300的LOOP那样的循环程序专用的指令，可以模仿LOOP指令的功能来编写循环程序。下图的程序段1、2是名为“间接索引”的FC，程序段1清累加结果，设置数组下标的初始值。

程序段2用MOVE指令读取可变下标的数组元素值，用ADD指令累加。然后将下标加1，累加个数减1后如果大于0则返回标号Back处，反之结束循环。

图的下面是OB1中调用FC的程序。

西门子plc怎么接线

应该是源型和漏型的接法，当信号端子发出“ON”信号时，如果此时其电压为低电平（0V），则为漏型逻辑；当信号端子发出“ON”信号时，如果此时其电压为高电平（plc、变频器等一般为24V），则为源型逻辑。

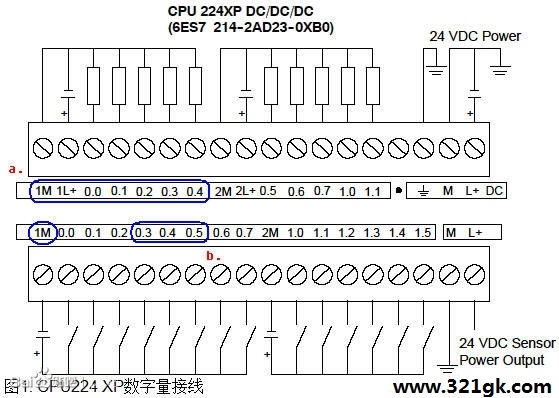

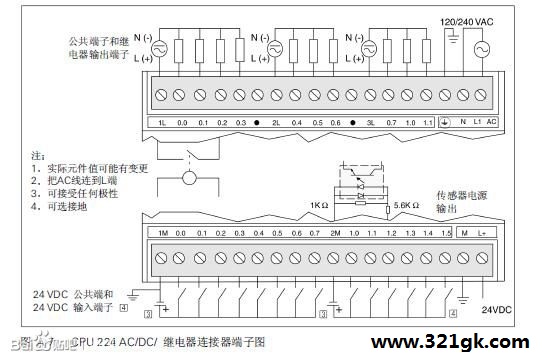

你可以参照这个接线。
