STEP 7中的编程语言-利用CP343模块实现时间同步

STEP 7中有梯形图、语句表和功能块图3种基本编程语言，可以相互转换。通过安装软件包，还有其他的编程语言，以下简要介绍。
    (1)顺序功能图(SFC)
    STEP 7中为S7 Graph，它不是STEP 7的标准配置，需要安装软件包，S7 Graph是针对顺序控制系统进行编程的图形编程语言，特别适合顺序控制程序编写。
    (2)梯形图(LAD)
    梯形图直观易懂，适合于数字量逻辑控制。“能流”(Power flow)与程序执行的方向。梯形图适合于熟悉继电器电路的人员使用。设计复杂的触点电路时最好用梯形图。其应用最为广泛。
    (3)语句表(STL)
    语句表功能比梯形图或功能块图的功能强。语句表可供喜欢用汇编语言编程的用户使用。语句表输入快，可以在每条语句后面加上注释。设计高级应用程序时建议使用语句表。
    (4)功能块图(FBD)
    “LOGO!”系列微型plc使用功能块图编程。功能块图适合于熟悉数字电路的人员使用。
    (5)结构文本(ST)
    STEP 7的S7 SCL（结构化控制语言）符合EN61131-3标准。SCL适合于复杂的公式计算、复杂的计算任务和最优化算法或管理大量的数据等。S7 SCL编程语言适合于熟悉高级编程语言（例如PASCAL或C语言）的人员使用。它不是STEP 7的标准配置，需要安装软件包。
    (6) S7 HiGraph编程语言
    图形编程语言S7 HiGraph属于可选软件包，它用状态图（Stategraphs）来描述异步、非顺序过程的编程语言。HiGraph适合于异步非顺序过程的编程。
    (7) S7 CFC编程语言
    可选软件包CFC（Continuous Function Chart，连续功能图）用图形方式连接程序库中以块的形式提供的各种功能。CFC适合于连续过程控制的编程。它不是STEP 7的标准配置，需要安装软件包。
    在STEP 7编程软件中，如果程序块没有错误，并且被正确地划分为网络，在梯形图、功能块图和语句表之间可以转换。如果部分网络不能转换，则用语句表表示。

利用CP343模块实现时间同步

公司有一个时间同步服务器，MES系统想让设备的时间保持一致，这样他们的报表会比较准确。因为plc同MES系统是通过CP343-1来做数据交互的，所以我想利用这个通信模块来实现时间同步。

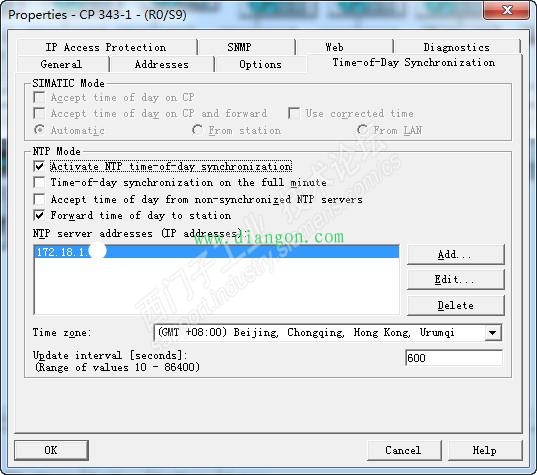

1. 双击硬件组态中的CP343-1，打开时间、日期同步对话框。勾选“Forward time of day to station”. 再输入时间同步服务器IP地址和同步频率。

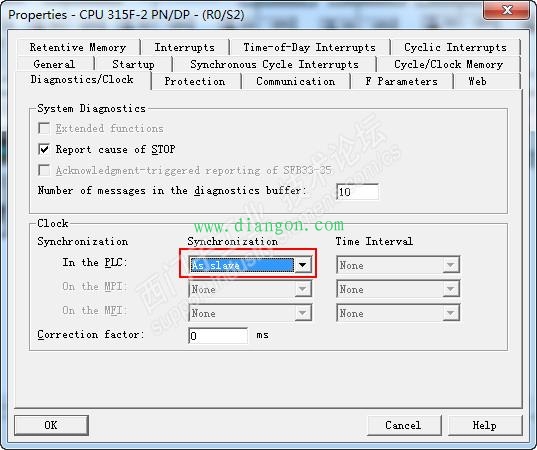

2. 双击CPU，选择“Diagnostics/Clock”,这里要把PLC选成从站。这样才能利用CP343-1把同步的时间传给CPU。

这样便可以实现整个车间的时间同步了。
