plc定时器字的表示方法-与NPN和PNP传感器的接线方式

用户使用的定时器字由3位BCD码时间值(0~999)和时间基准组成（见图1），时间值以指定的时间基准为单位。在CPU内部，时间值以二进制格式存放，占定时器字的第0~9位。

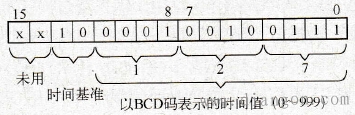

    图1    定时器字
    1、定时器预置值的表示方法
    可以按下列的形式将时间预置值装入累加器的低位字：
    1)十六进制数W#16#wxyz，其中的w是时间基准，xyz是BCD码格式的时间值，“#”号必须是英文字符。
    2) S5T#aH_bM_cS_dMS（可以不输入下划线），其中H表示小时，M为分钟，S为秒，MS为毫秒，a、b、c、d是用户设置的值。例如S5T#lH_12M _18S为1h 12min 18s。可以按上述格式输入时间，也可以以秒为单位输入时间。输入S5T#200S后按回车键，显示的时间值将变为S5T#3M20S。时间基准是CPU自动选择的，选择的原则是在满足定时范围要求的条件下选择最小的时间基准。可输入的最大时间值为9990s，或2H _46M _30S。
    在梯形图中必须使用“S5T#”格式的时间值，在语句表中，还可以使用IEC格式的时间值，即在时间值的前面加T#，例如T#20S。
    2、时间基准
    定时器字的第12位和第13位用来作时间基准，时间基准代码为二进制数00、01、10和11时，对应的时间基准分别为10ms、100ms、1s和10s。实际的定时时间等于时间值乘以时间基准值。例如定时器字为W#16#3999时，时间基准为10s，定时时间为999×10s=9990s。时间基准反映了定时器的分辨率，时间基准越小，分辨率越高，可定时的时间越短；时间基准越大，分辨率越低，可定时的时间越长。定时器指令见表1。
    表1    定时器指令

语句表	梯形图	描述
FR		允许定时器再启动
L		将定时器的二进制时间值装入累加器1
LC		将定时器的BCD时间值装入累加器1
R		复位定时器
SP	SP	脉冲定时器
SE	SE	扩展的脉冲定时器
SD	SD	接通延时定时器
SS	SS	保持型接通延时定时器
SF	SF	断开延时定时器
	S-PULSE	S5脉冲定时器
	S-PEXT	S5扩展的脉冲定时器
	S-ODT	S5接通延时定时器
	S-ODTS	S5保持型接通延时定时器
	S-OFFDT	S5断开延时定时器

西门子PLC与NPN和PNP传感器的接线方式

1、首先了解下plc输入端的类型
西门子plc输入端源型和漏型的定义：源型、漏型是根据PLC接线端子上I点的电流流向来区分的（西门子PLC与三菱plc的定义相反，三菱PLC定义：源型、漏型是根据COM端电流流向来区分）
源型：电流从I点流出时，意为电流源头；
漏型：电流从I点流入时，意为电流流向处；

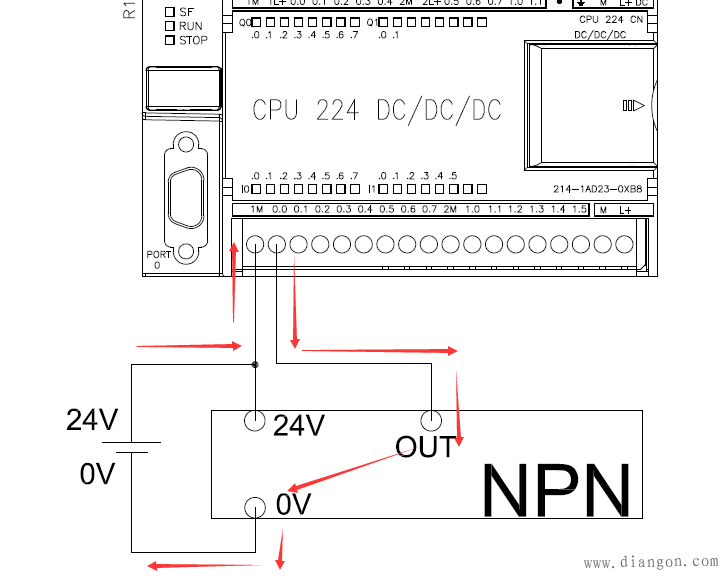

2、NPN传感器接入PLC（对于西门子PLC来说是源型输入接法）
电流走向：24V+----COM端----I0.0（电流从I点流出）----传感器out端----传感器0V端----0V，如下图：

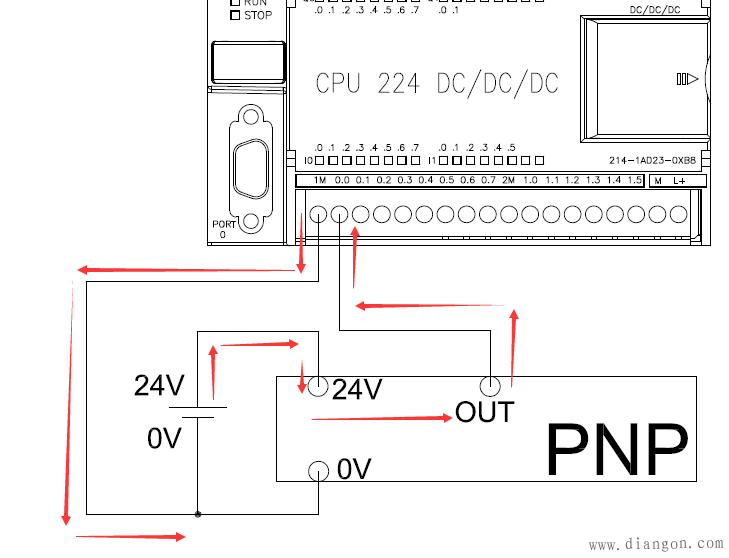

3、PNP传感器接入PLC（对于西门子PLC来说是漏型输入接法）
电流走向：24V+---传感器24V----传感器out端----I0.0（电流流入I点）----COM----0V，如下图：
