西门子变频器维修常见故障现象分析及处理方法：
    一般来说，当你拿到一台有故障的西门子变频器，再上电之前首先要用万用表检查一下整流桥和IGBT，模块有没有烧，线路板，上有没有明显烧损的痕迹。
    (1) 上电后面板显示[F231]或[F002](MM3变频器)，这种故障一般有两种可能。常见的是由于电源驱动板有问题，也有少部分是因为主控板造成的，可以先换一块主控板试一试，否则问题肯定在电源驱动板部分了。
    (2) 上电后面板无显示(MM4变频器)，面板下的指示灯[绿灯不亮，黄灯快闪]，这种现象说明整流和开关电源工作基本正常，问题出在开关电源的某一路不正常。
    (3) 有时显示[F0022,F0001,A0501]不定(MM4)，敲击机壳或动一动面板和主板时而能正常，一般属于接插件的问题，检查一下各部位接插件。也发现有个别机器是因为线路板上的阻容元件质量问题或焊接不良所致。
    (4) 上电后显示[-----](MM4)，一般是主控板问题。多数情况下换一块主控板问题就解决了，一般是因为外围控制线路有强电干扰造成主控板某些元件(如帖片电容、电阻等)损坏所至，我分析与主控板散热不好也有一定的关系。但也有个别问题出在电源板上。

西门子硬件组态步骤

S7-300的MPI端口需要组态设置或采用默认设置。
相关的设置：
1. MPI。在WinCC flexible中的“通讯”--“连接”，选择S7-300/400作为驱动，通讯协议选择MPI，通讯速率为187.5K，plc站2，机架号0，扩展槽2；这里的地址和速率要和S7-300硬件组态的MPI端口的地址和速率一致。
2. DP。在WinCC flexible中的“通讯”--“连接”，选择S7-300/400作为驱动，通讯协议选择DP，通讯速率为1.5M，PLC站2，机架号0，扩展槽2；这里的地址和速率要和S7-300硬件组态的DP端口的地址和速率一致。

硬件组态步骤：

1、双击SIMATICManager图标，打开S；2、点击FILE\NEW，按照图例输入文件名称（；系统将自动生成TEST项目；3、点亮TEST项目名称，点击右键，选中Inse；将生成一个S7-300的项目，如果项目CPU是S；4、TEST左面的+点开，选中SIMATIC30；即可打开！；5、双击SIMATI

步骤： STEP7 系列培训课程——硬件组态目的：生成一个新项目，完成系统硬件配置文件并将其下载，完成系统配置

1、双击SIMATIC Manager图标，打开STEP7 主画面

2、点击FILE \ NEW，按照图例输入文件名称（TEST）和文件夹地址，然后点击OK；

系统将自动生成TEST项目

3、点亮TEST项目名称，点击右键，选中Insert new object，点击SIMATIC 300 STATION

将生成一个S7-300的项目，如果项目CPU是S7-400，那么选中SIMATIC 400 STATION即可。

4、 TEST左面的+点开，选中SIMATIC 300（1），然后选中Hardware并双击/或右键点OPEN OBJECT，硬件组态画面

即可打开！

5、双击SIMATIC 300\RACK-300,然后将Rail 拖入到左边空白处。生成空机架。

6、双击PS-300，选中PS 307 2A，将其拖到机架RACK的第一个SLOT；

7、双击CPU-300，双击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；

8、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。点中NETWORK SETTING 页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。

9、点击确定，即可生成一个PROFIBUS-DP网络
10、组态ET200M，点开PROFIBUS DP\点开ET200M\选中IM153-1(注意,是6ES7 153-1AA03-0XB0);将其拖到左面PROFIBUS(1):DP master system(1)上;

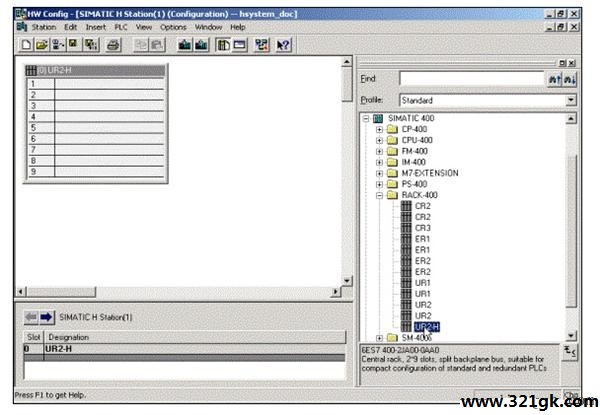

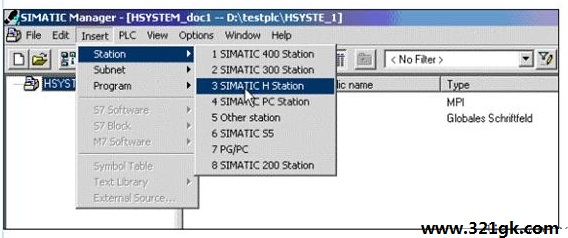

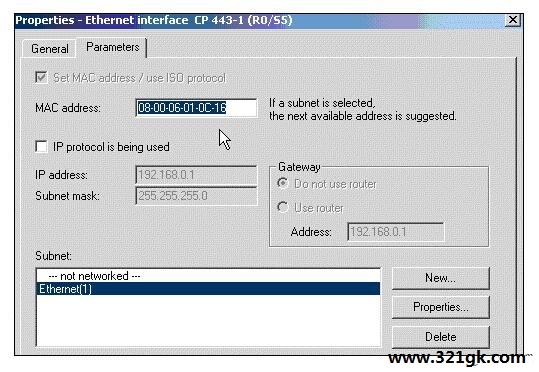

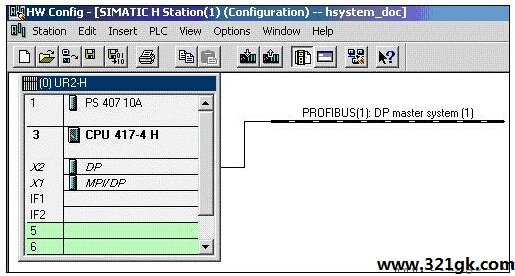

西门子400的PLC截图：
