西门子S7200plc子程序指令使用说明-梯形图语句的顺序

S7-200的子程序中，有那些指令不可以采用？我做了好多子程序，有些子程序反复调用没有任何问题，但是有一个子程序，在调用时，有每次每个循环里面第一个调用该子程序的命令起作用，而第二次调用则完全无效。如果把这个子程序再重新复制一下，也是一个子程序，里面内容完全不一样，仅仅子程序号不同，则两个调用都正常。是否是因为子程序中用到了EU命令？用到R或S应该没有问题吧。
S7-200 PLC 2009年系统手册中文版204页说："当子程序在同一个周期内被多次调用时，不能使用上升沿、下降沿、定时器和计数器指令。
S7-300/400可以将定时器、计数器的编号设置为块的输入参数，在每次调用时指定不同编号的定时器和计数器作为实参。S7-200则没有这个功能，只能在子程序中使用固定的定时器编号。如果对多个被控对象多次调用子程序，不同被控对象同时使用同一个定时器计数器，将会产生灾难性的结果。
是否有上升沿和下降沿，必须经过两个扫描周期来判断，即前一个扫描周期读取触发信号，并存储到一个位地址内，再与本次扫描周期的触发信号的状态相比较。
S7-300/400的上升沿、下降沿指令需要指定保存前一扫描周期的位地址。S7-200的上升沿、下降沿指令前一扫描周期的状态是操作系统保存的。但是因为只能保存一个位变量的前一扫描周期的状态，所以子程序在同一个周期内被多次调用时，不能使用上升沿、下降沿指令。

梯形图语句的顺序

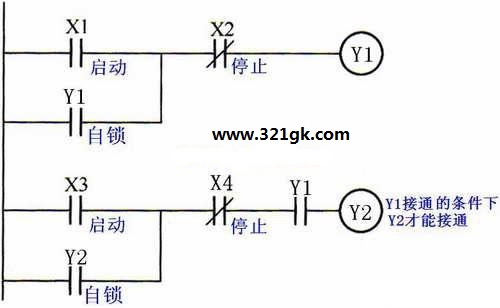

如图所示为顺序启动控制梯形图和指令语句表。输出继电器Y1的常开触点串联在输出继电器Y2的控制回路中，只有Y1接通了，Y1常开触点闭合，Y2才能接通。Y1断电后，Y2也断电，而且在Y1接通条件下，Y2可以自行接通和断电。X1、X2分别为Y1启动、停止条件，X3、X4分别为Y2启动、停止条件。

顺序启动控制梯形图 (责任编辑：admin)
