数据通过网络传输的速度是波特率，其单位通常是Kbaud或者Mbaud。波特率是指在给定时间内传输的数据是多少。例如，19.2Kbaud表示的1秒内传输19200位数据。在同一个网络中通讯的器件必须被配置成相同的波特率，网络的最高波特率取决于连接在该网络上的波特率最低的设备。

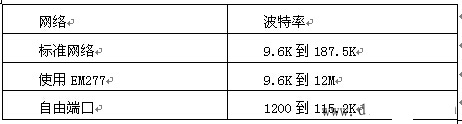

表1 S7-200支持的波特率
在网络中要为每一个设备指定一个唯一的地址. 唯一的地址可以确保数据发送到正确的设备或者来自正确的设备。S7-200支持的网络地址为0到126。对于有两个通讯口的S7-200，每一个通讯口可以有自己的站地址。

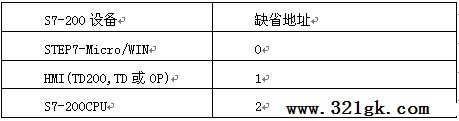

表2 S7-200设备的缺省地址

使用Operate V4.7 配置第二编码器

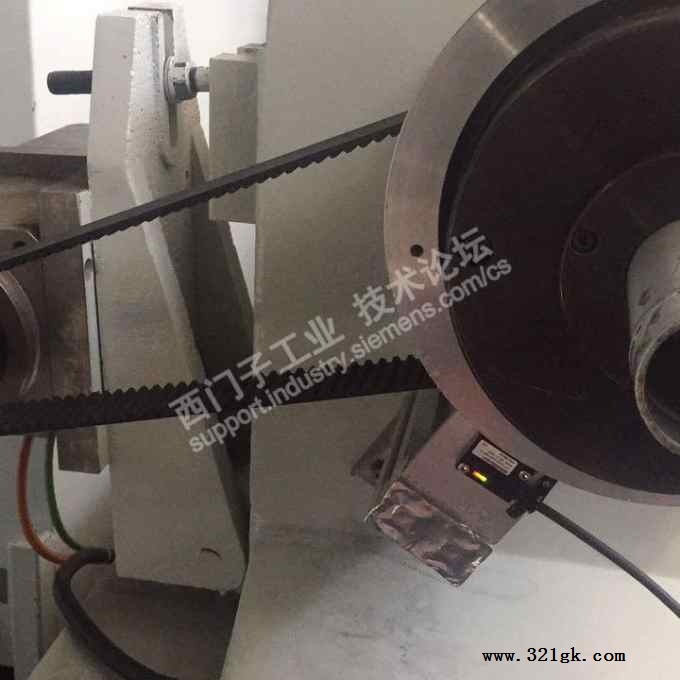

项目背景：在伺服主轴上增加一个圆磁栅（见下图），信号源为TTL 5V A B相。所以增加了SMC30配置配置第二编码器

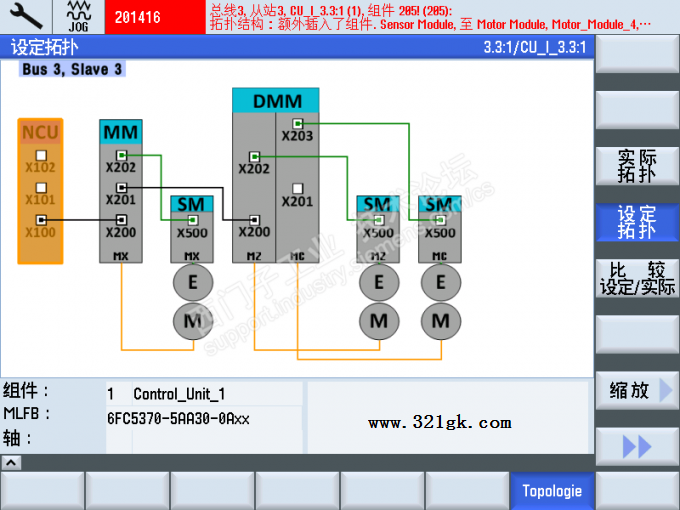

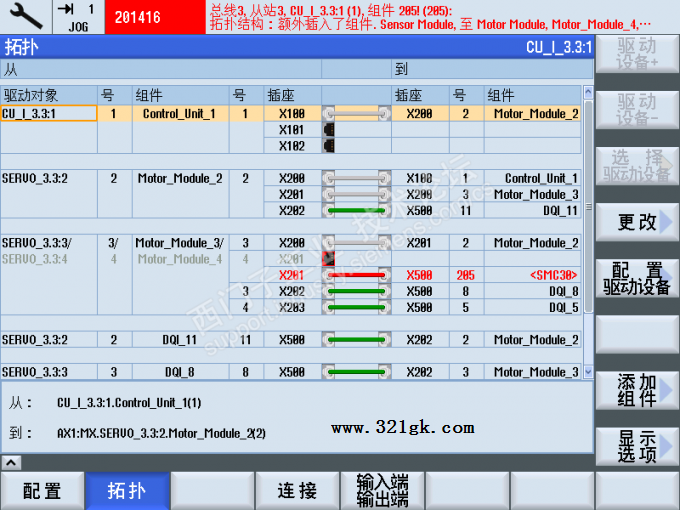

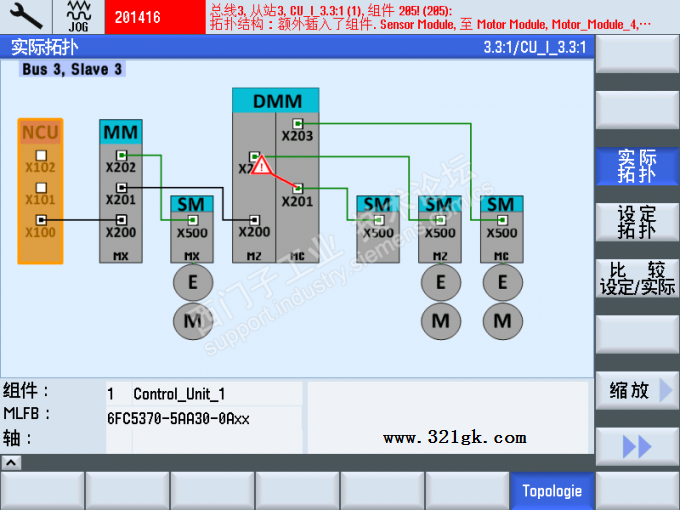

SMC30 连在最后驱动的X201上，设备重新通电系统检测到新组件，查看设定拓扑和实际拓扑一目了然，可以看X201上有新组件

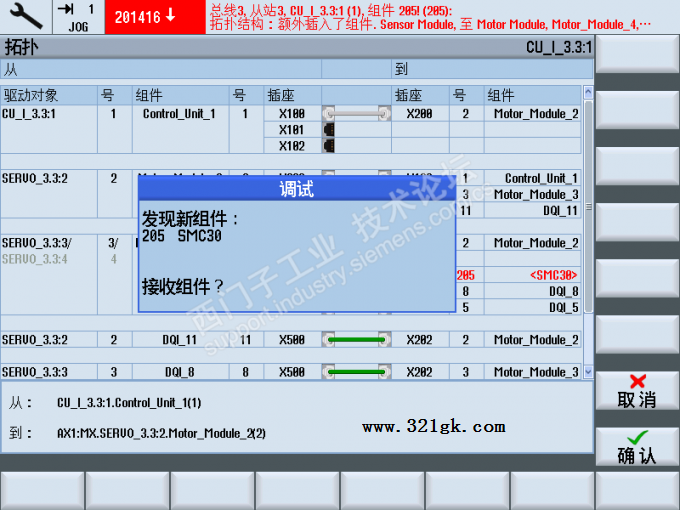

确认接收新组件

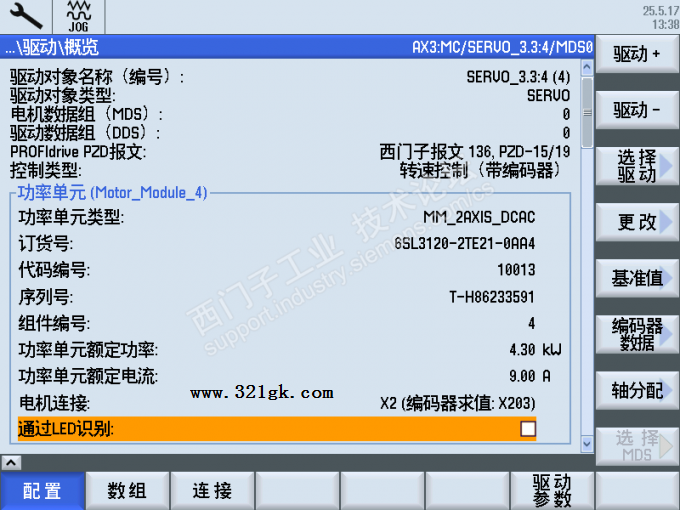

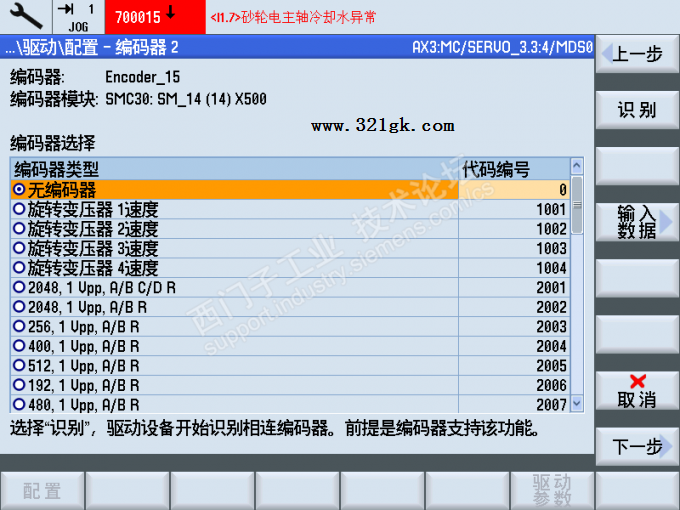

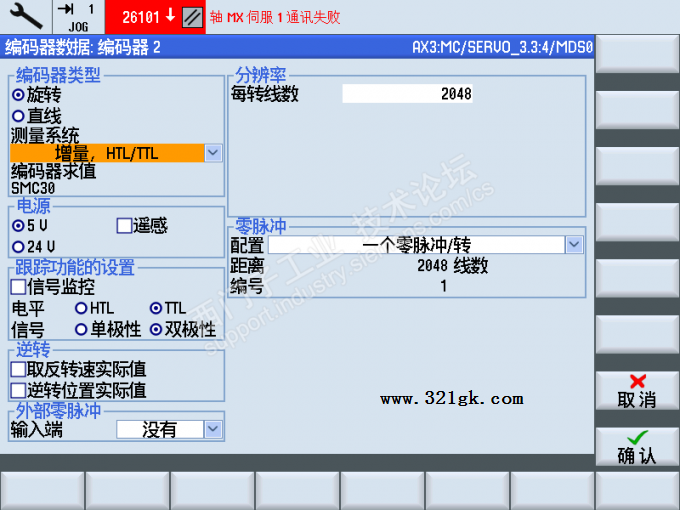

结束后可以配置驱动参数的编码器了，因为肯定无法识别所以选择输入数据

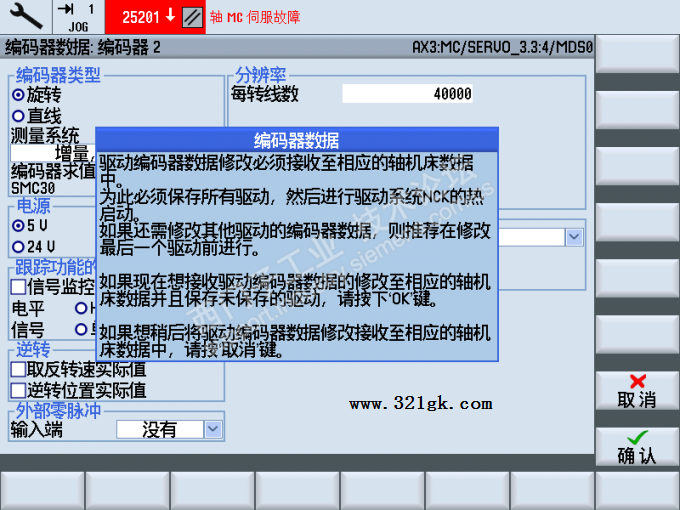

主要修改的是编码器线数

设置完全后保存后系统会自动更改一些 NC参数

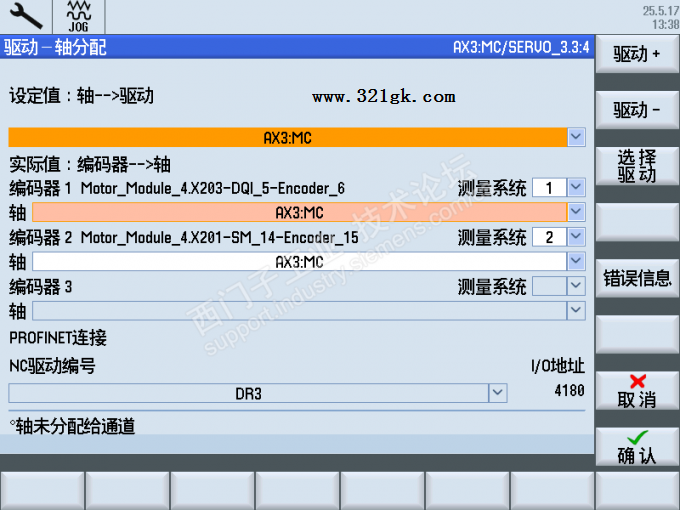

最后对需要增加编码器的轴重新进行轴分配

这时候系统又会修改一些对应的NC参数

最后把plc第二测量系统生效就大功告成啦
