欧姆龙CP1H系列模拟量编程时的相关设置

时间:2015-12-12 22:05来源:未知 作者:admin 点击:
欧姆龙CP1H模拟量编程时的相关设置
模拟量编程除了要做软件方面的计算外,往往需要对其中进行一些硬件方面的设置。

如电流信号和电压信号选择,分辨率选择,通道选择等等。

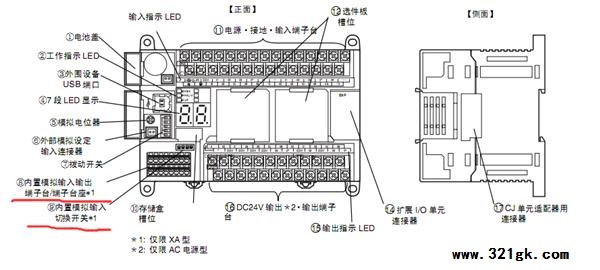

如下图。

根据接线要求,把内置模拟量接线接好。

然后需要设置模拟量信号是电流输入还是电压输入。

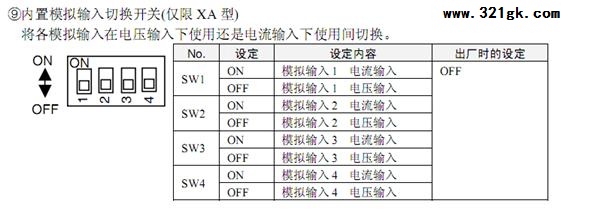

上图的4个拨码开关。

具体的设置见下图。

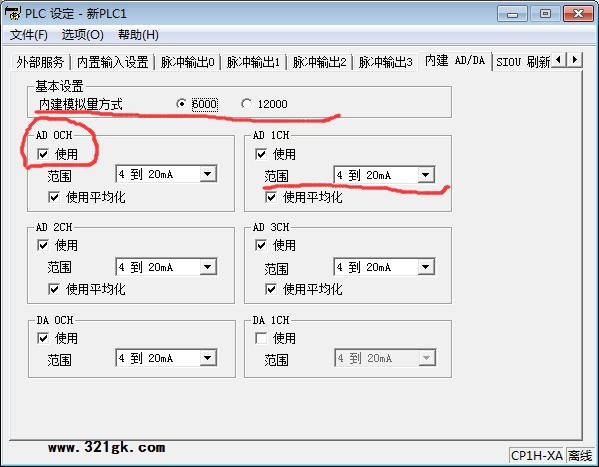

这些硬件方面的完成后,需要在软件编程界面中找到相应的设置,在软件方面具体设置

如通道选择与否,分辨率是6000还是12000,范围是4-20mA还是0-5V等等参数。

只有以上的相关设置正确之后,才能进行相关的模拟量计算,转换工程量等等。

否则都是徒劳的,程序语句编写的再好,也没有用。
