与所有plc一样，CPM1A内部的“软继电器”可以将用户数据区按继电器的类型分为7大类区域：即I/O继电器区、内部辅助继电器区、专用继电器区、暂存继电器区、定时/计数继电器区、保持继电器区、和数据存储继电器区。区域中的每一位继电器都有“0”或“1”两种状态，而且这些继电器是可以通过程序被寻址访问，所以把这类继电器称为“软”继电器。



OMRON公司的系列PLC采用“通道”（CH）的概念来标识数据存储区中的各类继电器及其区域，即将各类继电器及其区域划分为若干个连续的通道，PLC则是按通道号对各类继电器进行寻址访问的。CPM1A型PLC的数据区继电器通道号分配见表4-6。每一个通道包含16个位（即二进制位），相当于16个继电器。用五位十进制数字就表示一个具体的继电器及其触点号。例如00001表示000通道的第01号继电器；01001表示010通道的第01号继电器等等。其中的通道号表示了继电器的类别。CPM1A的继电器类型及通道号区表示如下：

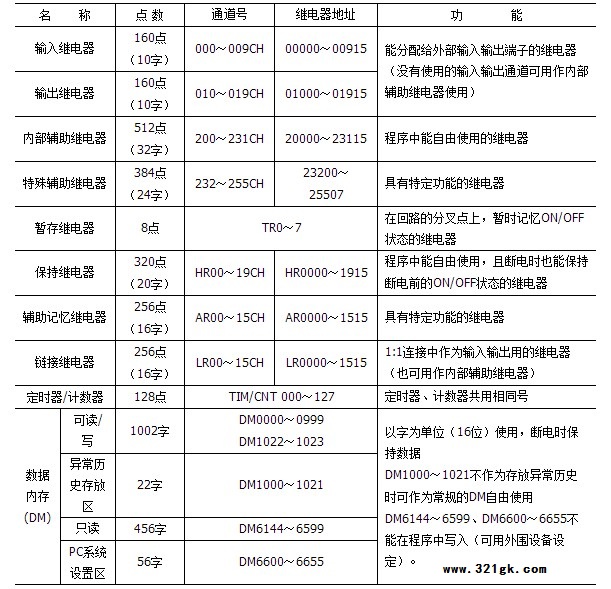

表1 数据区继电器通道号分配表

1． 输入/输出继电器区

输入/输出继电器区实际上就是外部I/O设备状态的映像区，PLC通过输入/输出继电器区中的各个位与外部输入输出建立联系。它们与I/O端子之间的关系可见表4-3，表4-4中的输入/输出电路。CPM1A规定00000~00915为输入继电器区的工作位，000CH~009CH为其输入通道号，共有160个输入继电器；01000~01915为输出继电器区的工作位，010CH~019CH为其输出通道号，共有160个输出继电器。CPM1A输入输出继电器编号见表2所示。

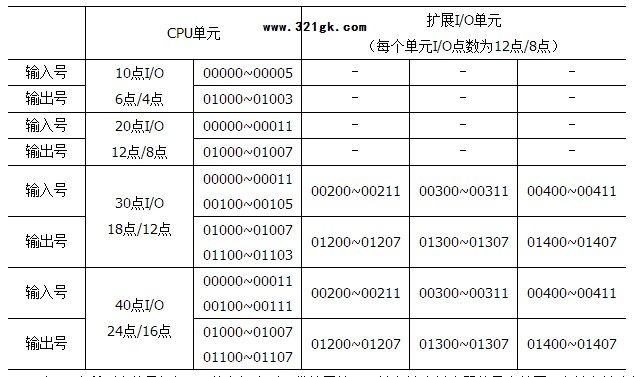

表2  CPM1A输入输出继电器编号

表4-7中所列出的是根据PLC的主机类型及带扩展情况下输入输出继电器的最大范围。各输入输出继电器均有I/O端子与之相对应，并在主机面板上配有指示灯显示。
2． 内部继电器
除上述输入输出继电器外，其余的均属内部继电器。 内部继电器实质上是一些存储器单元，它们不能直接控制外部负载，只能在PLC内部起各种控制作用，或直接受外部信号控制。在梯形图中它们也可用线圈和触点来表示，线圈的状态由逻辑关系控制，触点相当于读继电器的状态，因此可在梯形图程序中被无限次使用。CPM1A系列PLC的内部继电器及其通道号表示可分为以下几类：

（1）内部辅助继电器（AR） 内部辅助继电器的作用是在PLC内部起信号的控制和扩展作用，相当于接触继电器线路中的中间继电器。CPM1A机共有512个的内部辅助继电器，其编号为20000~23115，所占的通道号为200CH~231CH。内部辅助继电器没有掉电保持状态的功能。

（2）暂存继电器（TR） 暂存继电器用于具有分支点的梯形图程序的编程，它可把分支点的数据暂时贮存起来。CPM1A型机提供了8个暂存继电器，其编号为TR0~TR7，在具体使用暂存继电器时，其编号前的“TR”一定要标写以便区别。TR继电器只能与LD，OUT指令联用，其他指令不能使用TR作数据位。

（3）保持继电器（HR） 保持继电器用于各种数据的存储和操作，它具有停电记忆功能，可以在PLC掉电时保持其数据不变。保持作用是通过PLC内的锂电池实现的。保持继电器的用途与内部辅助继电器基本相同。CPM1A系列PLC中的保持继电器共有320个，其编号为HR0000~HR1915，所占的通道号为HR00~HR19。在编程中使用保持继电器时，除了标明其编号外，还要在编号前加上“HR”字符以示区别，例如“HR0001”。

（4）定时/计数器（TIM/CNT） 在CPM1A系列PLC中提供128个定时/计数器，使用时，某一编号只能用作定时器或计数器，不能同时既用作定时器又用作计数器，如已使用了TIM001，就不能再出现CNT001，反之亦然。
此外，在CPM1A系列PLC中，对于上述继电器编号，也可以用来进行高速定时（又称高速定时器TIMH）和可逆计数（又称可逆计数器CNTR），它们在使用时需要用特殊指令代码来指定。

（5）内部专用继电器（SR） 内部专用继电器用于监视PLC的工作状态，自动产生时钟脉冲对状态进行判断等。其特点是用户不能对其进行编程，而只能在程序中读取其触点状态。
CPM1A系列PLC中常用的15个专用继电器及它们的具体编号和功能如下：
25200继电器：高速计数复位标志（软件复位）。
25208继电器：外设通讯口复位时仅一个扫描周期为ON，然后回到OFF状态。
25211继电器： 强制置位/复位的保持标志。在编程模式与监视模式互相切换时，ON为保持强制置位/复位的接点；OFF为解除强制置位/复位的接点。
25309继电器：扫描时间出错报警。当PLC的扫描周期超过100s时，1809变ON并报警，但CPU仍继续工作；当PLC的扫描周期超过130s时，CPU将停止工作。
25313继电器：常ON继电器
25314继电器：常OFF继电器
25315继电器：第一次扫描标志。PLC开始运行时，25315为ON一个扫描周期，然后变OFF。
25500~25502继电器：时钟脉冲标志。这3个继电器用于产生时钟脉冲，可用在定时或构成闪烁电路。其中，
