欧姆龙plc高速计数数器的复位方式，可选择Z相信号+软复位和软复位两种方式。

      1．Z相信号+软复位方式
     高速计数器复位标志为ON的状态下，Z相信号及复位输入由OFF→ON时，将高速计数器当前值复位。此外，由于复位标志为ON，1周期1次，仅可在共通处理中判别，因此在梯形图程序内发生OFF→ON的情况下，从下一周期开始Z相信号转为有效。

     2．软复位方式
     高速计数器复位标志由OFF到ON时，将高速计数器当前值复位。此外，复位标志OFF到ON的判定1周期1次，在共通处理中进行，复位处理也在该时间进行。但是，在1周期的中间时间段内OFF到ON发生变化时，复位标志则正法追踪。

欧姆龙PLC高速计数器的频率测定

通过PRV指令，可以读取输入脉冲的频率，进行高速计数器的频率测定，将被测定频率以Hz为单位、十六进制8位输出，并且仅可在高速计数器0中使用。此外，还可在进行高速计数器0的比较动作的同时，测定频率。即使在频率测定中，也不会对高速计数器功能、脉冲输出功能等有所影响。

    1．高速计数器频率测定步骤
    (1)高速计数器的使用/不使用的设定：将plc系统设定【高速计数器O使用/不使用】设定为“使用”。
    (2)计数器的选择：设定PLC系统设定中的【高速计数器】/【脉冲输入方式】。
    (3)数值范围模式的选样：选择PLC系统设定中的【高速计数器O】/【数值范围模式】，将数值范围模式设为环形模式的情况下，选择PLC系统设定【高速计数器0】/【环形计数器最大值】。
    (4)高速计数器当前值的复位方式的选择：选择PLC系统设定【高速计数器0】/【复位方式】。
    (5)PRV指令的执行：操作数N是高速计数器的序号【高速计数器输入0：#OO1O】；操作数C是频率读取，为#0003；操作数D是频率保存通道。

      2．规格

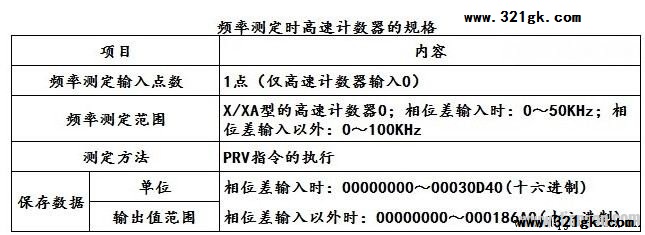

      频率测定时的高速计数器的规格如下表所示。
