欧姆龙PLC通讯口（RS232、RS485/422）窜口的正确使用

RS232、RS485、RS422 是CS 系列的主要通信接口，在现场调试、设备连接中应用广泛。

（1）RS232 口的正确使用

① 制作通讯电缆时请使用屏蔽电缆。　　

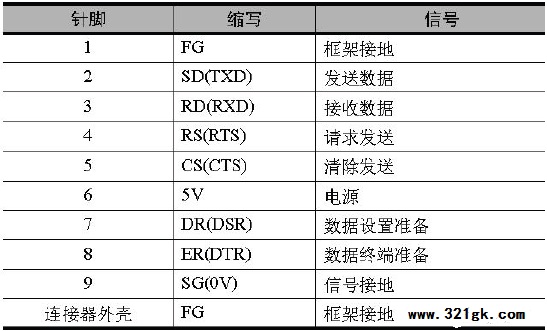

② 自行制作通讯电缆时，确保针脚连接正确，plc 串口针脚定义如下图。

主要针脚：2 是发送，3 是接收，9 是信号地。

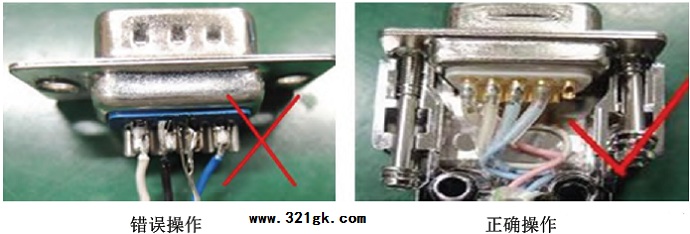

③ 焊接时引脚请套上绝缘套管，避免虚焊或短路。

④ 避免在通讯时插拔通讯电缆。

⑤ 未正确使用RS232 口易导致如下故障。

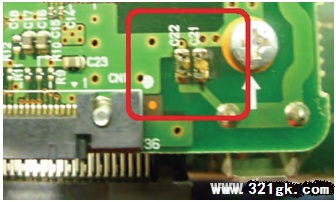

误接线、热插拔或通讯干扰导致PLC 上串口回路部件损坏。

（3）RS485/422 口的正确使用

① CS/C200Ha 系列PLC 在使用RS485/422 通讯时，需要根据情况选用通讯内插板/ 通讯模块。

② 制作通讯电缆时请使用屏蔽电缆。

③ 连接通信电缆时注意针脚定义，避免连接错误。

④ 通信电缆接头处避免线头毛刺引起短路。

⑤ 避免在通讯状态下插拔电缆。

⑥ 未正确连接RS422/485 口会导致如下故障。

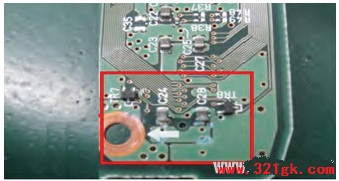

误接线或通讯干扰，导致通讯回路损坏。
