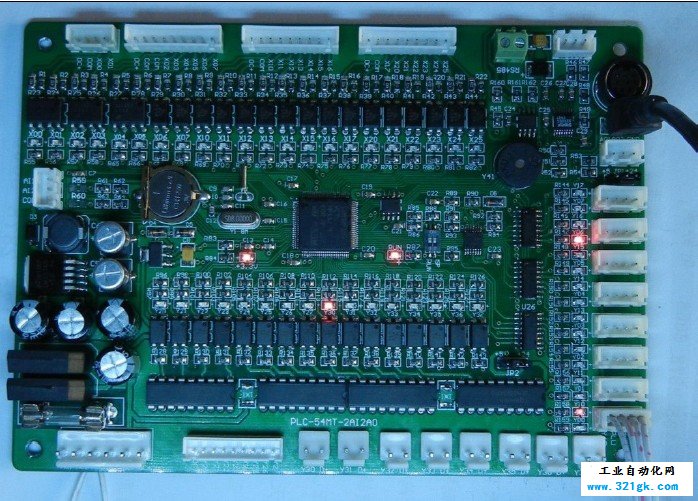

誉达YD3u-60MT-2AI2AO-F1端子机剥线机专用PLC

时间:2015-12-02 13:02来源:誉达电子作者:原创点击: 次

单机最多能控制12个步进或伺服，多条定位指令。超高速，3000步1MS，运行速度是FX2N，S-200的N倍。可用三菱GX Developer或gx works2编程。

输入电源
交流AC18-24，或直流24V
程序步数
8000 步；4 个通信口：2 个RS232（8 芯通信口为FX3u 协议38400,7，E，1。白色通信口通信协议可设定D8126），1 个RS485（通信协议可设定D8120）。1 个USB 口高速下载,高速在线监视。
输入点X 元件
22 点输入，X0-X25，DC24 输入，低电平有效。其中X0-5 为高速计数输入口（10KHZ）。
输出点Y 元件
32 点输出，Y0-Y37 为晶体管输出,电流最大0.5A。Y0-7 为高速输出口（最高100K），Y10-Y17 为Y0-Y7 的方向控制输出，Y0-17 电流0.1A。PWM 周期为0-32767US。型号为F1 时Y50-Y53 做为普通输出，电流0.2A。
模拟量输入
2 路模拟量输入，12 位精度，输入电压：0-10V、0-20MA；读模拟量用RD3A 指令。
模拟量输出
2 路模拟量输出，12 位精度，输出电压：0-10V。输出模拟量电压用WR3A 指令
