誉达国产PLC输入输出接线方法图解

时间:2017-01-11 11:09来源:未知作者:admin 点击: 次

一、输入说明：誉达国产PLC输入光偶内部已接到+24V，电流从输入点流出，所以输入公共端应接0V，也就是COM端。输入如果接到接近开关，应选NPN型的。二、输出接线：三、誉达国产

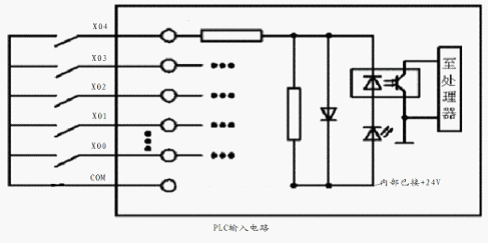

一、输入说明：

誉达国产PLC输入光偶内部已接到+24V，电流从输入点流出，所以输入公共端应接0V，也就是COM端。

输入如果接到接近开关，应选NPN型的。

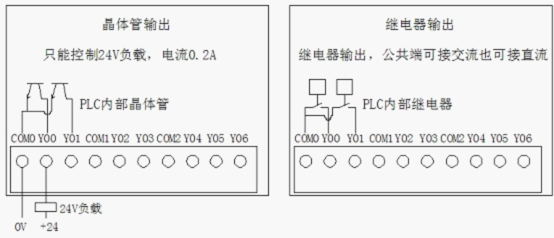

二、输出接线：

三、誉达国产PLC与步进驱动器接线：

PLC输出公共端接0V。
