国产PLC,誉达PLC一体机/兼容三菱编程软件GX

时间:2017-02-18 11:15来源:未知 作者:admin 点击:

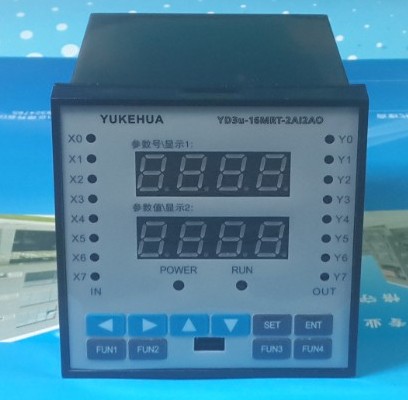

国产PLC,PLC一体机

输入电源

DC24直流或交流220V可选

PLC功能

8000步;兼容三菱编程软件GX。编程时选FXCPU,PLC选择FC3U。 1个USB口高速下载,高速在线监视。面板可设定PLC寄存器D200-511。按上下键切换显示,分3组(D0,D1;年月显示;时分秒显示)。4个功能键对应:FUN1-4对应PLC软元件X20-23。

输入点X元件

X0-X7,DC24输入,低电平有效。其中X0-1为高速计数输入口(60KHZ)。

输出点Y元件

Y3-Y5为继电器输出,电流最大8A。Y0-2为晶体管输出,电流0.1A,做为高速输出口(最高100K),PWM周期为0-32767US。Y6,Y7可选继电器5A或晶体管0.1A。

模拟量输入

2路模拟量输入,12位精度,输入电压:0-10V、0-20MA;读模拟量用RD3A指令。

模拟量输出

2路模拟量输出,12位精度,输出电压:0-10V。输出模拟量电压用WR3A指令

中间继电器M

M0-M3071,掉电保存范围可设M0-M1023,默认掉电保存:M500起始

步进点S

S0-1023,掉电保存范围可设S0-S1023,默认掉电保存:S500起始

100Ms定时器

T0-T199,累积型掉电保存T184-T199

10Ms定时器

T200-T249,累积型掉电保存T246-T249

1Ms定时器

T250-T383,其中T253-255为累计型

16位计数器

C0-C199,掉电保存C100-199

32位计数器

C200-C219,掉电保存C220-C234

32位高速计数器

C235-255;C235-240为单相计数器,不倍频;C241-240为单相计数器,2倍频;C247-249为双相计数器,不倍频;C250-252为双相计数器,2倍频;C253-255为双相计数器,4倍频;

寄存器D

D0-D7999,掉电保存范围可设定D0-511,默认掉电保存:D200起始

间接寻址指针V,Z

V0-7,Z0-7

P子程序跳转号

P0-63

I中断

X0-5外中断。定时器中断(1MS为单位)。计数器中断。

特殊M元件

M8000运行时常闭,M8002上电脉冲,M8011为10Ms脉冲,M8012为100Ms脉冲,M8013为1s脉冲,M8014为分钟脉冲。

















































































简易一体机具体选型:

YD3u-16MRT

-DC24



-01

8点输入,8点输出(3路继电器8AY3-53路晶体管0.1AY0-22路继电器5AY6,Y7),2路模拟量输入,2路模拟量输出。



-AC220



-02

8点输入,8点输出(3路继电器8AY3-55路晶体管0.1AY0-2,Y6,Y7),2路模拟量输入,2路模拟量输出。





-03

8点输入,8点输出(8路晶体管0.1AY0-7),2路模拟量输入,2路模拟量输出。





-04

10点输入,8点输出(3路继电器8AY3-53路晶体管0.1AY0-22路继电器5AY6,Y7),2路模拟量输出。





-05

8点输入,10点输出(3路继电器8AY3-55路晶体管0.1AY0-2Y10,Y112路继电器5AY6,Y7),2路模拟量输入。





-06

10点输入,10点输出(3路继电器8AY3-55路晶体管0.1AY0-2Y10,Y112路继电器5AY6,Y7)。





-07

10点输入,10点输出(3路继电器8AY3-57路晶体管0.1AY0-2Y6,Y7,Y10,Y11)。





-08

10点输入,10点输出(10路晶体管0.1AY0-11)。





-09

2路模拟量接PT100热电阻,其余同01





-10(该款电源只能选DC24V,面价240元)

6点输入,6点输出(3路继电器8AY3-53路晶体管0.1AY0-2
