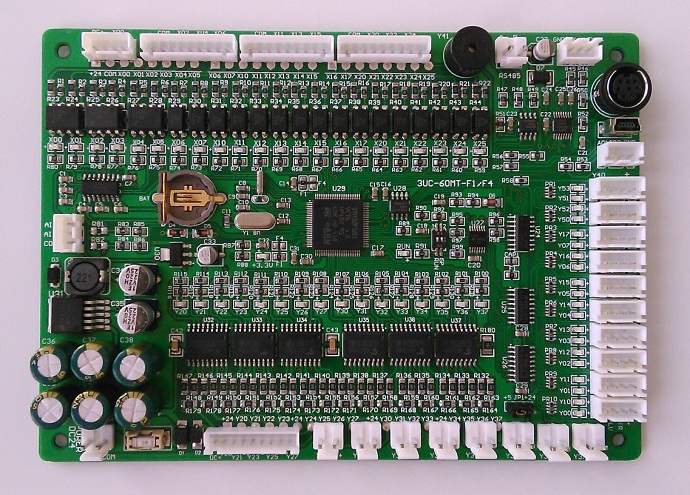

型号：YDA3u-60MT-2AI-DC24-F1
|
|
电源
|
DC24
|
|
程序容量
|
8000步，1000步1MS
|
|
通信口
|
黑色8芯通信口为FX3u协议9600,7，E，1；硬件接口与台达下载口一样。白色232通信口通信协议通过设定D8126来实现，可选FX3u、ModbusRtu从机、RS指令。485口通信协议通过设定D8120来实现，可选FX3u、Modbus Rtu从机、RS指令。1个USB口用于高速下载,在线监视。
|
|
USB
|
1个USB口用于程序下载与在线监控
|
|
|
开关量输入
|
22点DC24输入，X0-X25,低电平有效。
|
|
开关量输出
|
Y0-Y37为晶体管输出DC24V。Y0-7为高速输出口（最高100K）,Y10-Y17为对应的脉冲方向,高速口与方向口电流最大0.2A。Y20-Y37电流为0.5A。外部负载公共端接+24，另一端接到PLC输出口Y。
|
|
模拟量输入
|
2路模拟量输入，12位精度，输入电压：0-10V、0-20MA；读模拟量用RD3A指令。
|
|
模拟量输出
|
2路模拟量输出，12位精度，输出电压：0-10V，写模拟量输出用WR3A指令。
|
|
继电器M
|
M0-M3071,掉电保存范围可设M0-M1023，默认M500-M1023。
|
|
步进点S
|
S0-1023,掉电保存范围可设S0-S1023，默认S500-S999。
|
|
定时器
|
100MS：T0-T199，累积型掉电保存T184-T199。
10MS：T200-T249, 累积型掉电保存T246-T249。
1MS：T250-T383,其中T250-255为累计型。
|
|
计数器
|
16位计数器：C0-C199，掉电保存C100-199。
32位计数器：C200-C234, 掉电保存C220-234。
32位高速计数器：C235-240为单相计数器，不倍频；C241-240为单相计数器，2倍频；C250-252为双相计数器，不倍频；C253-255为双相计数器，2倍频；
|
|
寄存器D
|
D0-D7999，掉电保存范围可设D0-7999,默认D200-D7999。
|
|
尺寸
|
164X118X20
|
|
型号：YDA3u-60MT-2AI-DC24-F4
|
|
电源
|
DC24
|
|
程序容量
|
16000步，3000步1MS
|
|
通信口
|
黑色8芯通信口为FX3u协议38400,7，E，1；硬件接口与台达下载口一样。白色232通信口通信协议通过设定D8126来实现，可选FX3u、ModbusRtu从机、RS指令。485口通信协议通过设定D8120来实现，可选FX3u、Modbus Rtu从机、RS指令。1个USB口用于高速下载,在线监视。
|
|
USB
|
1个USB口用于程序下载与在线监控
|
|
|
开关量输入
|
22点DC24输入，X0-X25,低电平有效。
|
|
开关量输出
|
Y0-Y37为晶体管输出DC24V。Y0-7,Y50-51为高速输出口（最高100K）,Y10-Y17,Y52-53为对应的脉冲方向,高速口与方向口电流最大0.2A。Y20-Y37电流为0.5A。外部负载公共端接+24，另一端接到PLC输出口Y。
|
|
模拟量输入
|
2路模拟量输入，12位精度，输入电压：0-10V、0-20MA；读模拟量用RD3A指令。
|
|
模拟量输出
|
2路模拟量输出，12位精度，输出电压：0-10V，写模拟量输出用WR3A指令。
|
|
继电器M
|
M0-M3071,掉电保存范围可设M0-M1023，默认M500-M1023。
|
|
步进点S
|
S0-1023,掉电保存范围可设S0-S1023，默认S500-S999。
|
|
定时器
|
100MS：T0-T199，累积型掉电保存T184-T199。
10MS：T200-T249, 累积型掉电保存T246-T249。
1MS：T250-T383,其中T250-255为累计型。
|
|
计数器
|
16位计数器：C0-C199，掉电保存C100-199。
32位计数器：C200-C234, 掉电保存C220-234。
32位高速计数器：C235-240为单相计数器，不倍频；C241-240为单相计数器，2倍频；C250-252为双相计数器，不倍频；C253-255为双相计数器，2倍频；
|
|
寄存器D
|
D0-D7999，掉电保存范围可设D0-7999,默认D200-D7999。
|
|
尺寸
|
164X118X20
|
