1.主电流回路PCB尽量短。LAYPCB的经验，及布局，这个没什么，快速的方法就是多看大厂的作品。 2.优化变压器参数设计，减少振铃带来的涡流损耗。这个比较难，先要把电磁基础知识掌握，设计合理的变压器，最要紧的是耐心，哪怕是想到能提高0.5%的效率，也要去尝试。 3.合理选用开关器件。这个就是成本和性能的平衡了，什么样的客户要求，用什么样的器件，但得合理。如果要效率，毫无疑问COOL MOS ，低VF输出二极管。 4.输入EMI部分优化设计如果过安规，这部分考究得比较多，主要就是经验了。 5.选择高效率的拓补结构这个是方案选型的开始，例如PWM和QR PFM，当前提客户提出效率要求，就要评估选什么样的拓补。 6.选择好的电解电容很多人忽略了这个，电解的损耗很大，陈永真老师有个文章中就有详细的解说。 7.启动部分功耗设计有效率的前提下，就要考虑，目前很多芯片都有HV启动脚，启动电流也越做越低，这点就是要对新型器件多了解，当然了，还有外加电路无损启动等，我认为不适合LED驱动。 8.芯片辅助供电优化这点ST的L6562D应用文档中有指出，15V为最佳，但LED一般又为宽电压输出，所以我的选择是加一级线性稳压，使芯片工作在15V来降低损耗。 led智能照明电源系统设计 LED 照明设计工程师仍面临一个不算小的挑战- 将所有部件放置在一起，形成一个有效的电力电子系统，如图 1 所示。考虑到这些工程师，Fairchild 已经加强了 Power Supply WebDesignerTM在线设计和模拟工具，包括了可同时用于非调光和相切调光照明应用的高性能 PSR 反激式／Buck－Boost LED 驱动器。

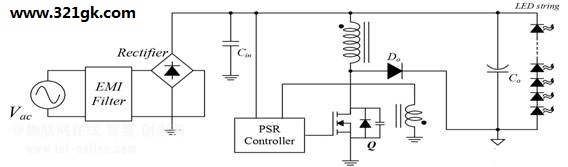

图 1：采用Buck－Boost拓扑的 10 W – 100 W LED 电源系统 根据这些工程师的特定设计要求，Power Supply WebDesigner 工具能够快速、准确地评估设计性能并能够改进设计。这些工具还允许用户进行详细的仿真分析（图 2），并获得其设计和硬件样品如何才能以更高的可信度配合工作的见解，这些全部都在几分钟内完成。若有其他合作，用户可以保存其设计，以供将来参考，或轻松与其他工程师共享其设计，以进行复审。

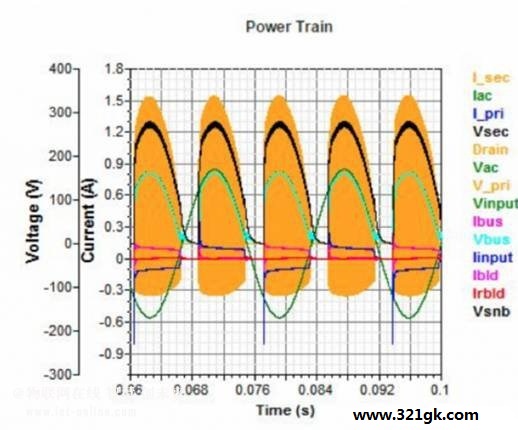

图 2 ：电源系统仿真 Power Supply WebDesigner 工具为新手设计人员提供快速的引导性设计经验，同时允许有经验的设计人员进一步定制关键的设计因数。该工具提供推荐的所有电源系统元件，包括 Fairchild 的 800 V SuperFET II MOSFET、LED 驱动器 IC 和整流桥及原理图。通过让工具直接推荐或微调电感器、EMI 滤波器设计，设计人员可以预测关键的系统功率因数和 THD 结果。由于能够可视化不同线路和负载条件下的主要元件功耗和系统效率（图 3），有经验的设计人员能够优化元件的选择，从而通过设计最后再提高一些效率。

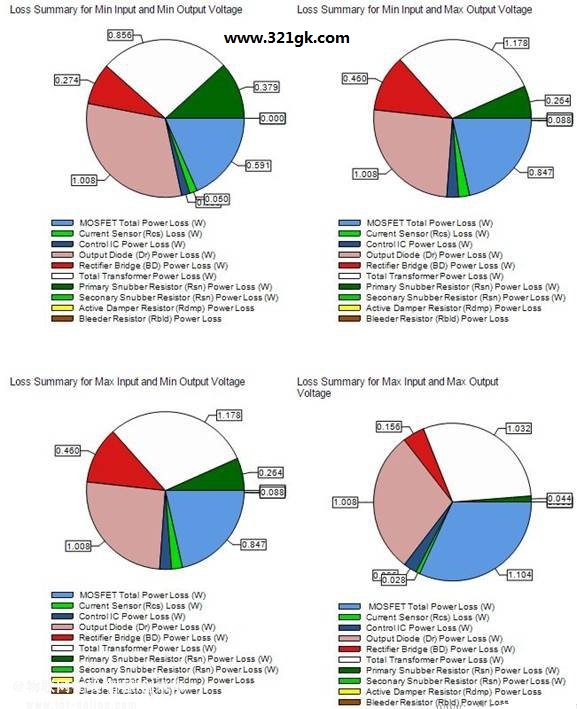

图 3： 不同线电压和负载条件下的详细损耗分析 Power Supply WebDesigner 设计工具提供一整套节省时间的 LED 驱动器设计工具，可用于设计和优化 LED 驱动器。这些在线工具提供的经验范围包括从器件到系统分析和仿真，都在几分钟内完成。不管经验是否丰富，在设计甚至最具挑战性的双向可控硅调光 LED 驱动器时，这些工具都能够提高有效性、效率和可靠性。 (责任编辑：admin) |
