防雷及接地装置的组成-穿绝缘鞋会触电吗?什么情况下必须穿?

时间:2017-02-23 09:06来源:未知 作者:admin 点击:
防雷及接地装置的组成-穿绝缘鞋会触电吗?绝缘鞋什么情况下必须穿?穿绝缘鞋摸火线会触电吗?
防雷接地装置由接地极、接地母线、接地跨接线、避雷针、避雷引下线、避雷网组成。
1.接地极
接地极是由钢管、角钢、圆钢、铜板或钢板制作而成,一般长度为2.5m,每组3~6根不等,直接打入地下,与室外接地母线连接。
2.接地母线
接地母线敷设分为户内和户外。户内接地母线一般沿墙用卡子固定敷设。户外接地母线一般埋设在地下,沟的挖填土方按上口宽0.5m,下底宽0.4m,深0.75m,每米沟长 0.34m3土方量。
接地母线多采用扁钢或圆钢作为接地材料。
3.接地跨接线
接地跨接线是指接地母线遇有障碍物(如建筑物伸缩缝、沉降缝)需跨越时的连接线,或是利用金属构件作接地线时需要焊接的连接线。
高层建筑多采用铝合金窗,为防止侧面雷击,损坏建筑物或伤人,按照规范要求,需要安装接地线与墙或柱主筋连接
4.避雷针
避雷针是接收雷电的装置,安装在建筑物和构筑物的最高点,一些重要场所如变电站等则安装独立避雷针,避雷针由钢管和圆钢制成。
5.避雷引下线
避雷引下线是从避雷针或屋顶避雷网向下沿建筑物、构筑物和金属构件引下的导线。一般采用扁钢或圆钢作为引下线。
目前大多数建筑物引下线设计利用构造柱内两根主筋作为引下线,与基础钢筋网焊接形成一个大的接地网。
6.避雷网
避雷网设置于建筑物顶部,一般采用圆钢作避雷网,一些建筑用不锈钢作避雷网,造价较高。根据规范要求,高层建筑中每隔3层设置均压环,均压环可利用圈梁钢筋或另设一根扁钢或圆钢于圈梁内作均压环,主要防止侧向雷电对建筑造成破坏。

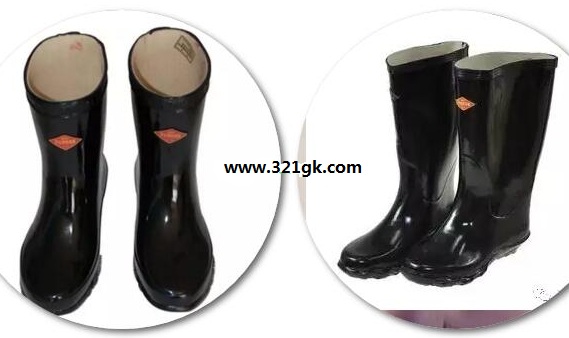

穿绝缘鞋会触电吗?绝缘鞋什么情况下必须穿?穿绝缘鞋摸火线会触电吗?

各位小伙伴们,今天小编想和大家聊聊电工很常见的个体劳动防护装备--绝缘鞋,说到绝缘鞋,大家可能并不陌生,电工作业都会穿的,是防触电的,那么小伙伴们知道触电对人体产生的伤害有哪些,绝缘鞋是怎么起作用的吗?且听小编慢慢道来。

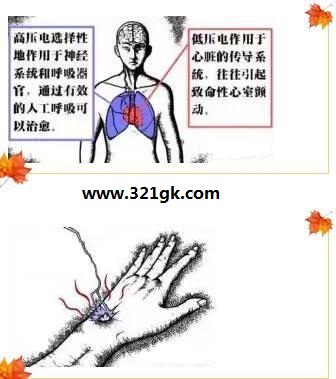

先来了解一下触电对人体产生的伤害有哪些?
       根据触电所造成人体伤害的情况,按其性质的不同可分为电击和电伤两类。
1.电击
  指电流流过人体内部器官(例如心、肺和大脑等)所造成的内伤,破坏了人体的心肺部以及神经系统的正常工作,甚至危及人的生命。触电死亡事故多数是由电击所致。
2.电伤
  也叫电灼,是指由电流的热效应、化学效应或机械效应对人体造成的伤害。电伤常发生在人体的外部,例如电弧的灼伤、电流通过人体的某一局部使该局部受伤,在肌体上留下伤痕、通电金属在大电流下熔化飞溅而使皮肤遭受伤害等。


那么绝缘鞋又是如何防触电的呢?
  通常情况下,我们人体成为电流回路的一部分引起触电事故有两种形式:直接与电源接触的触电形式、机体未直接接触电源的触电。而在这两种形式中,绝缘鞋如何预防触电事故的发生呢?让我们拭目以待吧。
直接与电源接触的触电
  Ø 单级性接触触电:即人体接触火线时,与大地之间形成回路,发生触电事故。这种情况多为意外事故,也是直接触电的最常见的一种。
  Ø 双极性接触触电:即人体同时接触火线与零线,形成回路,而无需经过大地,所以此时绝缘鞋不起作用,这种触电情况多为自杀或他杀,发生机率很小。
  在防止直接与电源接触触电预防中,绝缘鞋主要是使人体与地面绝缘,防止电流通过人体与大地之间构成通路,从而避免单级性接触触电发生。

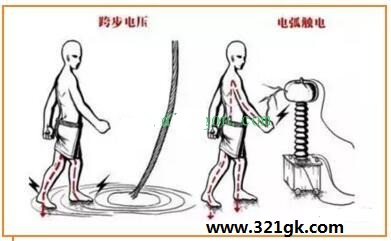

机体未直接接触电源的触电形式
  Ø 跨步电压:即人体进入接地电流地点周围电位分布区,因两脚间电压差,与大地形成回路,发生触电事故。
  Ø 电弧触电:即人体靠近高压设备,设备放电击穿空气使人体成为电流回路一部分,在电流通过人体时,造成触电事故。
  在机体未直接接触电源的触电预防中,绝缘鞋主要作用是防止试验电压范围内的高电压对人体的危害以及电流通过人体与大地之间构成通路,从而避免跨步电压触电发生,减少电弧触电的伤害。


  由此,选用品质合格并正确佩戴绝缘鞋,可以预防绝大多数触电事故的发生。进行电气作业的电工们决不可以过于自信或贪图省事哦,一定要按照要求佩戴防护用品,保证自身的生命安全。
