输煤区域视频监控图像智能巡视系统升级改造案例

一、工程概况
输煤区域视频监控系统通过建设视频监控图像智能巡视系统，安全值班人员、企业领导可以随时对上煤现场重点部位进行监控和监视，以便能够实时、直观地了解和掌握各区域的安全情况，并及时对发生的情况做出反应，加强重点区域安全管理。

二、输煤区域视频监控系统扩容方案：
1、根据输煤区域现场环境情况，共需安装信息采集终端设备22套，采用网络硬盘录像主机存储数据，并能实现方便开关监控系统，以保证定时采集“输煤区域视频监控”活动信息。需安装监控设备的区域如下：

燃料上煤区域摄像机点位表
序号	安装地点	监控数量	备注
1	5号皮带头中尾	4个
2	6号皮带头尾	2个
3	7号皮带头中尾	4个
4	8号皮带头尾	2个
5	12号皮带头尾	2个
6	13号皮带头尾	2个
7	14号皮带头中尾	4个
8	煤沟大棚南北	2个

2.施工范围：
输煤区域视频监控系统进行扩充升级完善改造、安装调试，此工程为交钥匙工程。能完全满足甲方输煤区域视频监控系统扩容方案所提出的要求，同时对原有设备因不能满足需求的进行改造和升级。

三、技术要求
l  下载录像要求可以由用户自己选择存储路径和文件名；
l  现场调阅录像视频应与声音同步，且声音清晰；
l  能显示在线上的登录用户；
l  各硬盘录像机时间须统一；
l  支持D1、HALF-D1、CIF和QCIF众多采集尺寸；
l  系统界面采用模块化设计，可根据用户具体需求定制系统界面，具有极大的开放性；
l  一机最多支持16路实时监看和录像功能；
l  支持监看、回放的抓图，图象浏览功能；
l  屏幕自定义功能；
l  磁盘预分配技术，从根本上解决了数据文件碎块和文件的加密与删除问题；
l  支持1－9路同时回放，具备局部放大、数据导出等功能；
l  具备强大的数字矩阵功能；
l  支持多种云台解码器设备，面板操作、鼠标、摇杆三种控制方式；
l  提供完整的报警方式（视频侦测、无视频信号和联动输入报警）和报警录像等功能；
l  全方位的电子地图，报警时可联动指定分控端电子地图；
l  网络支持组播、广播、多播、中间服务器等，支持一调多,多调一；
l  独创双码流技术，录像和网传码流独立,大大提高了DVR网络端产品的实用程度；
l  支持语音对讲、语音广播；
l  日志采用WINDOWS的标准模式，内容更丰富更规范；
l  完善的用户权限管理机制，分组分级别,安全可靠；
l  自动保存上一次的监视信息，启动时自动监看；
l  单画面、4画面、9画面、16画面、25画面、36画面可选，可全屏监看；
l  画面预定义：监看画面可任意分割组合，自定义窗口的大小及排列方式；
l  支持亮度、对比度、色彩、饱和度的调整；
l  支持时间,字符串,LOGO的叠加;
l  支持定时录像（日、周、月循环模式）
l  支持手动、自动录像，联动报警、移动侦测启动录像
l  支持循环存储，支持定时覆盖、自动覆盖，以及根据数据的重要性进行分级覆盖等功能
l  支持磁盘满自动覆盖回收；
l  支持1－9路回放；支持局部放大功能；
l  两种播放模式：流模式和文件模式；
l  采用可拖动式数据播放定位指针，时间定位可精确到秒；
l  可以在持续录像的情况下持续播放；
l  回放功能：加速、减速播放，暂停，单帧播放，抓图，截片断，全屏播放
l  提供导出文件功能，以便用户及时保存录像数据；
l  采取图形界面，用不同的顔色来表示不同性质的录像内容，使用户一目了然；
l  支持多达128路以上报警输入，64路以上报警输出；
l  支持视频侦测报警，无视频信号报警，联动输入报警；
l  可设置延时撤布防及撤布防时间表；
l  报警时启动录像；
l  电子地图采用多层次的树状结构，单击特定区域进入下一层；
l  电子地图全面开放报警底图及报警器材图标
l  提供导入、导出电子地图、放大、缩小、查找等功能；
l  报警时弹出电子地图，进入报警图层，显示报警设备（如摄像头、输入输出设备等）；
l  矩阵支持64路以上输入32路以上输出；
l  兼容模拟矩阵的全部功能且与数字录像主机有紧密结合；
l  具备面板操作、鼠标、摇杆三种方式控制云镜,快球;
l  可控制云镜8个方向、光圈、聚焦、变倍等；
l  可控制云镜1－64个预制点，以及雨刷、加热、灯光等辅助功能；
l  支持云镜预置点定时巡航、巡航序列等功能；
l  查看本地系统操作日志；
l  完善的用户权限设置；

四、材料明细:

序号	设备名称	品牌型号	数量	单位	偏离
1	高清网络球形摄像机	DH-SD-59D120SX-HN（大华）	22	台	无
2	摄像头支架	大华D300S	22	个	无
3	电源	大华12v3A	22	个	无
4	钢丝拉线	巨力�8	1000	米	无
5	屏蔽网线	西门超五类	6	箱	无
6	电源线	津成RVVB2*1.5	1500	米	无
7	高清网络硬盘录像机	大华DH-NVR7832	1	台	无
8	核心交换机	华为S5700-28C-SI	1	台	无
9	硬盘	希捷2T企业级	4	块	无
10	交换机	H3C2208	6	台	无
11	光纤收发器机架	图腾DT-230W	1	台	无
12	光纤收发器	NETlink1250s	6	对	无
13	光纤	长飞中心束管8芯	3000	米	无
14	光纤尾线	长飞单模尾纤3米	45	条	无
15	PVC管	京华32mm	1000	米	无
16	键盘	大华DH-NKB1000SH	1	个	无
17	镀锌管	唐钢直径32	100	根	无
18	就地箱	定制600450300	20	个	无
19	监视器	康佳50寸	1	个	无
20	空气开关	德力西C20	20	个	无
21	插座	公牛6位	20	个	无
22	桥架	热镀锌50mm	450	米	无
23	机柜	阳光T61042	1	个	无

五、技术资料及培训:
施工、安装、调试完后，提供输煤区域视频监控系统的安装图、接线图、布置图、电缆走向图等技术资料8套图纸，并已U盘内存入电子版图纸一套。对现场人员进行现场培训，达到能单独处理缺陷的能力。

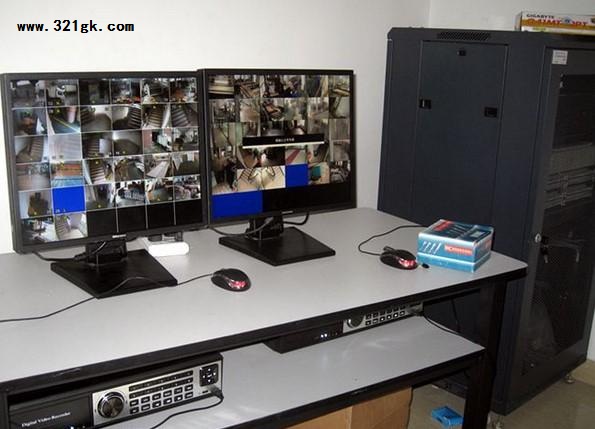

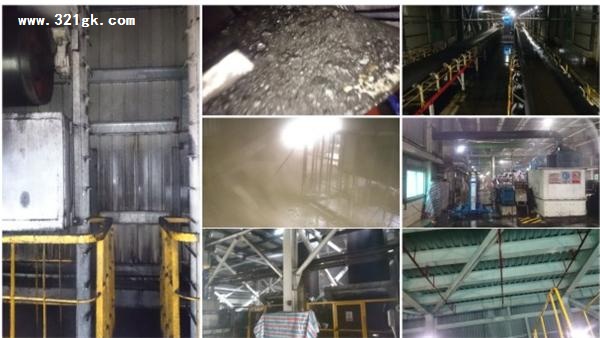

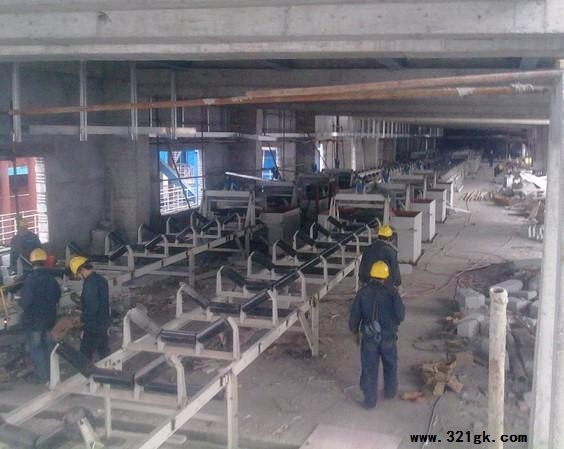

六、现场图片

七、总结

输煤区视频监控系统建设项目的顺利完成，是我们这一个月多以来的积极响应，各单位之间相互合作的结果，是我们这段时间以来汗水的结晶。它见证了这段时间我们取得的成绩，得到的教训；让我们学到了视频监控项目建设相关知识，积累了现场施工与后台数据制作、故障排查经验。经过这段时间的努力，我们意识到了在以后的工作当中，我们还应该进一步加强施工现场管理力度，及时发现问题解决问题；提高协调能力，平时工作多跟各单位进行沟通，及时了解最新施工进度以及施工要注意事项，以免因为进度信息错误和对施工要点考虑不周影响到后续施工；提高对施工规范和相关专业知识的熟悉和掌握，以便后期遇到问题能够快速查找原因并解决问题，提高施工效率。
