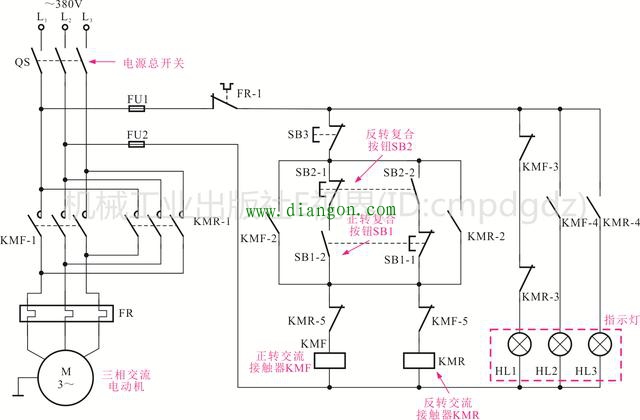

三相交流电动机正反转连续控制线路图
重点检修部件为熔断器、过热保护继电器、复合按钮、接触器。

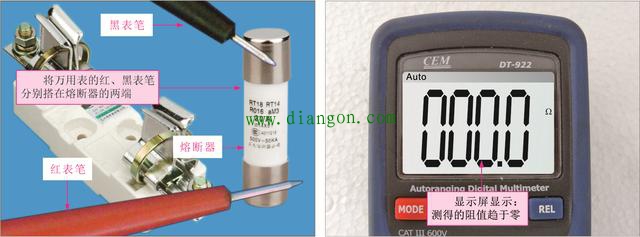

熔断器的检修方法

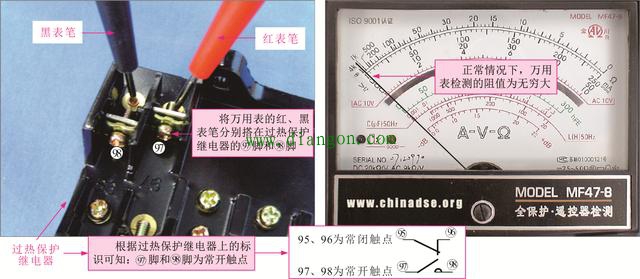

过热保护继电器的检修方法

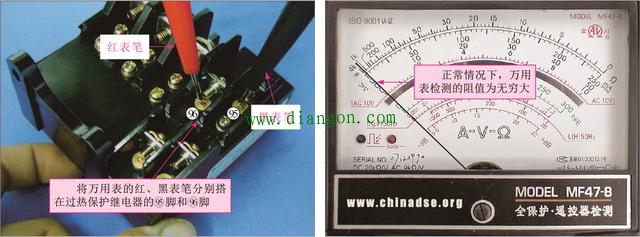

过热保护继电器的检修方法

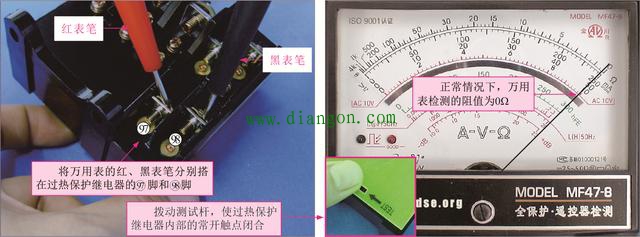

若要进一步对过热保护继电器进行检修时，可以拨动过热保护继电器的测试杆后，再次分别检测常闭触点和常开触点。

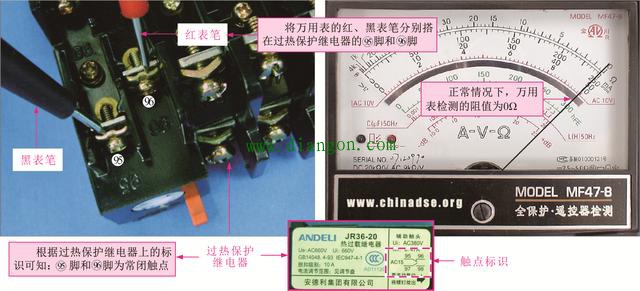

过热保护继电器的检修方法

过热保护继电器的检修方法

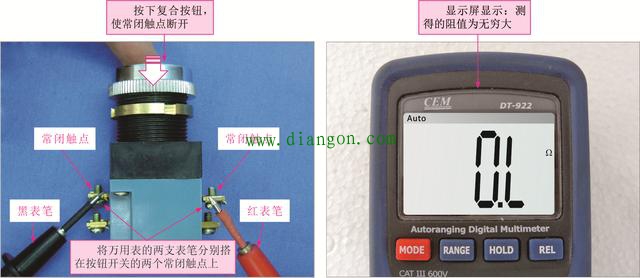

复合按钮的检修方法

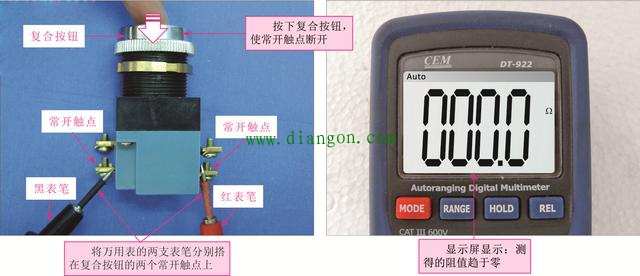

复合按钮的检修方法
判断接触器本身的性能时，可在断电状态下，检测接触器各引脚间的阻值是否正常。
