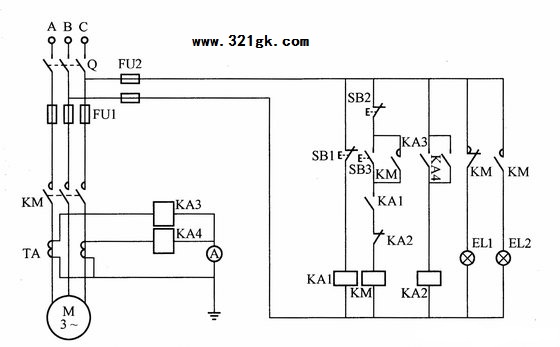

如下图是一款由过电流继电器和电流互感器配合作过电流保护的控制电路。电流互感器TA接入电动机的两相电路中，电路正常时，过电流继电器KA3、KA4流过额定电流但不吸合，当电动机电流增大到某一数值时，过电流继电器KA3、KA4迅速吸合，其常开触点闭合，中间继电器KA2得电，其常闭触点KA2切断接触器KM的控制电路，从而使电动机停止，起到保护作用。图中KA1是起动中间继电器。

本电路具有灵敏度高，可靠性强等特点，既能对过载作定时 保护，又能对短路作瞬时动作，可用于大容量电动机运行保护。

利用零序电压对星形连接电动机进行断相保护单向转动控制电路

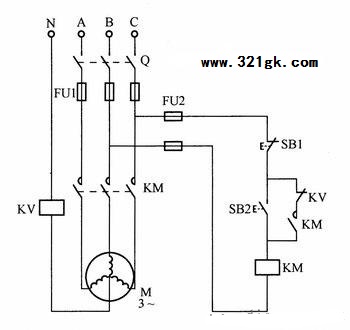

如下图所示的电路是利用零序电压对星形连接电动机进行断相保护的单向转动控制电路。

合上电源开关Q，按下起动按钮SB2,接触器KM得电并自锁，主触点闭合，电动机起动并运转。当电动机一相断线时，电动机三相绕组电压不平衡，中性点电位发生偏移，使电压继电器KV线圈得电吸合，其常闭触点KV断开，切断接触器KM自锁电路，KM断电释放，电动机停止，从而保护电动机绕组不被烧坏。

电压继电器的动作电压，可根据电动机的功率来调整。本电路可用于小型电动机的保护。
