长闭长开触电开关知识讲解 按钮开关的功能结构原理与电气符号

时间:2017-03-11 13:34来源:未知 作者:admin 点击:
长闭长开触电开关知识讲解-按钮开关的功能-按钮开关的结构原理与电气符号图解
有常开就有常闭 ,按钮开关都是一个开关内有两组开关的,一组常开一组常闭,也就是说有4个接线端子。
常开触点:就是在线圈通电时处于闭合状态,在线圈断电时处于断开状态。
   常闭触点:就是在线圈断电时处于闭合状态,在线圈通电时处于断开状态。常闭触点就是你按下去的时候接通电路用的。
正常情况下这条回路中会有一个维持继电器保持该回路的接通。这样当你松开按钮时,回路通过那个维持继电器仍然保持得电状态,使系统正常运行。
直到关闭按键或者紧急停止等终止信号到达。

按钮开关的功能

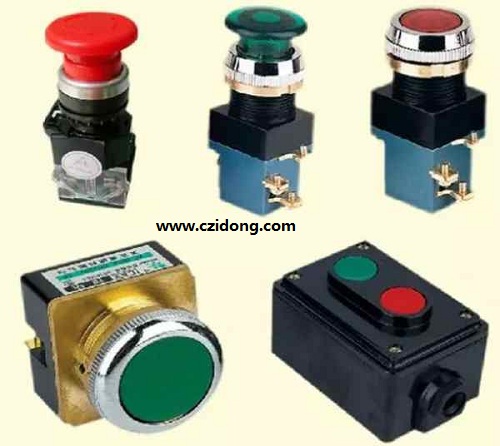

按钮是一种用人体某一部分(一般为手指或手掌)施加力而操作、并具有弹簧储能复位的控制开关,是一种最常用的主令电器。按钮的触头允许通过的电流较小,一般不超过5A。因此,一般情况下它不直接控制主电路(大电流电路)的通断,而是在控制电路(小电流电路)中发出指令信号,控制接触器、继电器等电器,再由他们去控制主电路的通断、功能转换或电器联锁。

按钮开关的结构原理与电气符号图解

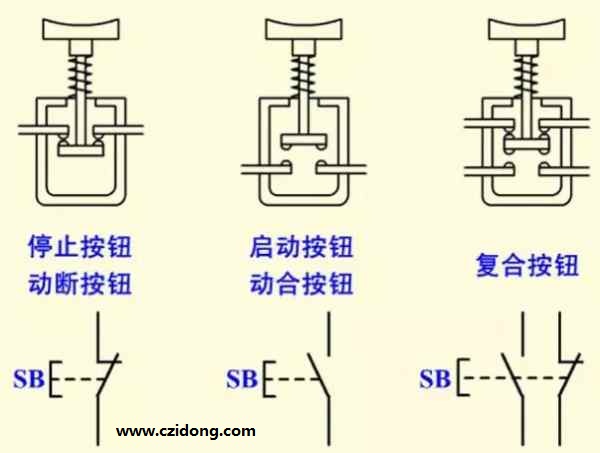

按钮一般由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。按钮不受外力作用(即静态)时触头的分合状态,分为停止按钮(即动断按钮)、启动按钮(即动合按钮)和复合按钮(即动合、动断触头组合为一体的按钮)。

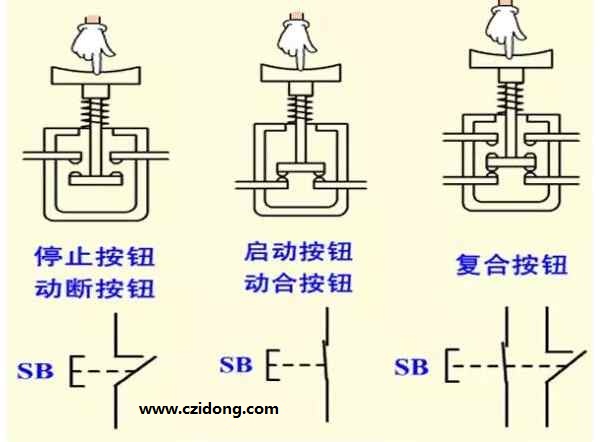

当按钮受外力作用下,触头的分合状态发生改变:

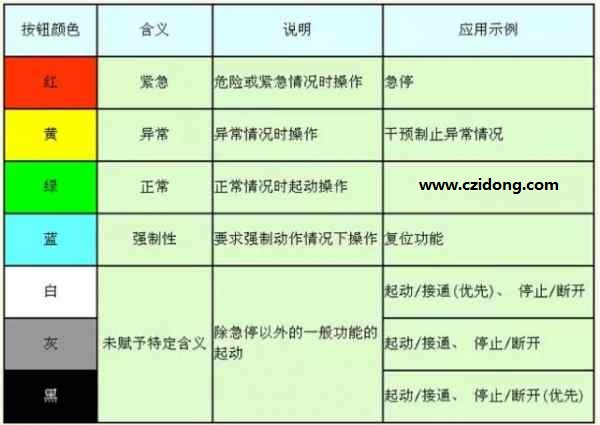

1、按钮颜色的含义

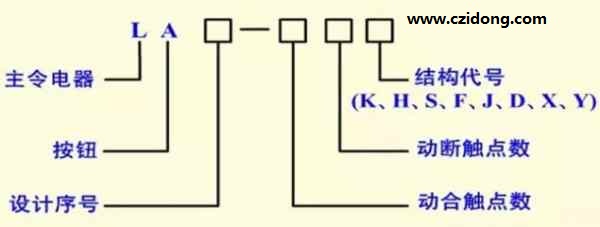

2、按钮的型号及含义

3、按钮结构形式代号K—开启式,镶嵌在操作面板上;H—保护式,带保护外壳,可防止内部零件受机械损伤或人偶然触及带电部分;4、按钮的型号及含义S—防水式,具有密封外壳,可防止雨水侵入;F—防腐式,能防止腐蚀性气体进入;J—紧急式,带有红色大蘑菇按钮(突出在外),做紧急切断电源用;X—旋钮式,用旋钮旋转进行操作,有通和断两个位置;Y—钥匙操作式,用钥匙插入进行操作,可防止误操作或供专人操作;D—光标按钮,按钮内装有信号灯,兼做信号指示。
