配电箱包含空气开关吗 4P空气开关的零线接哪里

时间:2017-04-27 09:59来源:未知 作者:admin 点击:
配电箱包含空气开关吗 4P空气开关的零线接哪里-空气开关跳闸不一定是短路_空气开关跳闸的原因
配电箱包含空气开关吗
配电箱,可以任意选择电气控制器件,一般情况下,配电箱需要有空开,以便在维护、维修、检查等等情况下,切断配电箱的电源。
家庭配线要有空气开关和漏电开关,他们都安放在配电箱里,空气开关是用来保护电器,漏电开关是保护人体的,你说的30a是空气开关的动作电流,漏电开关是30ma的。

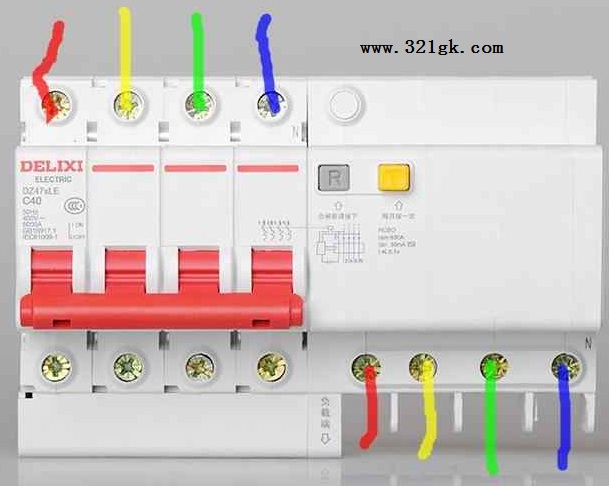

4P空气开关的零线接哪里

零线接在N上


空气开关跳闸不一定是短路_空气开关跳闸的原因

空气开关是低压配电网络和电力拖动系统中非常重要的一种电器,它集控制和多种保护功能于一身。除了能完成接触和分断电路外,尚能对电路或电气设备发生的短路.严重过载及欠电压等进行保护,同时也可以用于不频繁地启动电动机。空气开关总跳闸有三种情况:一是 负荷过大,可以换负荷大点的空开.二是 线路哪里有问题,有线路接地了,或者线路碰头了,这需要专业人士检修了。三是 家里的家用电器有问题,一个一个排除看那个电器有问题。
空气开关跳闸怎么办?
一、在空载状态下,检测线路电压及电阻。
 1.电压检测法:电压检测方法适用于检测电路是否存在接地故障。断开内部火线和零线,拔跳所有电器,在线路处于全开路状态下,检测外部线路火线与内部零线之间的电压。在一般情况下,开路电路检测电压值应为5V以下,并且电压值比较稳定。使用交流200V以上电压档,如果检测电压值飘忽不定,并且电压值不满240V或在36~240V之间(即合路电压),根据普通电子电路串联分压物理原理,判断被检测电路为接地故障电路(此时,零线相当于地线,电线电阻与接地电阻串联)。接地电阻越小(即接地越良好),检测电压值越大,因为在一般情况下,接地电阻阻值极不稳定,所以电压值也极不稳定。如果检测电压值极小(小于10V),或接近于零(即开路电压),则可以判断被检测电路为正常电路。2.电阻检测法:电阻检测法适用于全开路电路,即火线和零线被全部断开,此检测方法可用于检测电路是否存在短路故障。在内部电路处于全开路状态下,拔掉所有电器,然后检测内部火线和零线及地线之间的电阻值。如果检测电阻值为无穷大,可以判断电路处于开路状态,则可以判断被测电路为正常电路(健康电路);如果检测电阻值为一定阻值,可以判断电路处于通路状态,则可以判断被检测电路为故障电路,而且存在火线与零线短路故障的可能性最大。



 二、排查线路故障的步骤。

 1.归类线路组:将火线与零线配对,标明线路组号。 2.查找故障电路组:在电路全开路状态下,即断开跳火线和零线,跨组检测内部电路任意条零线与外部火线的电压值,确定故障点。检测被检测电路零线与外部火线之间的电压,如果外部火线与内部零线之间电压存在较大电压差值(即36V~240V,普通照明电压),则该线路组应列为故障线路组;如两者电压差值为零或电压值很小(0V-36V,即开路电压),则该电路组为正常电路(健康电路)。 3.检测故障电路组:断开故障线路的零线(好的线路组也要处于全开路状态),接通故障线路组的火线,即只通火线,断开零线,在单通火线状态下,逐级分段对故障电路进行检测。 4.检测漏电故障:如果线路漏电,用试电笔是测不出来的,检测是否漏电最快捷的办法就是用兆欧表(家里用可选500V表)主要是要检测对地绝缘电阻,检测方法:红表笔接相线,黑表笔接地线,绝缘电阻值不能小于1兆欧,再用红表笔接零线,黑表笔接地线。测的方法相同。

 三、检测要领。

 1.用万用表交流电压档,一端接地(暖气,自来水,或其他接地的金属,要保证不要接在漆皮上;有220V,是火线,是零,则可能是零线也可能是地线。若有电压(那怕很低,最低的一般低的是接地的),要有负载量,大一点的,如洗衣机,微波炉,空调,电暖气等。 2.不能量火线对地电流,只能串在电路里量。 3.如果有电度表,可断开接线,后面对地通的是地线。不过要懂电工技术。 4.可以测电流,一般火线和零线,具有相同的电流,电流不同,可能漏电。 5.若地线对地有电压(最好量电流)证明漏电。如地线与零线电位一样,就不会产生电压,也就不会产生电流。 6.检测220V线路,火线与零线、火线与地线、火线与大地的绝缘电阻是否合格。火线与零线、火线与地线、火线与大地的绝缘电阻都是无限大。火线与零线、火线与地线、火线与大地的绝缘电阻取决于所用的电源线决定的,当其任何两相间(包括地)低于1M时可认为绝缘损坏,不得使用。
