配线断路器哪些情况下不宜使用 小空开作用可不小,惹起祸不简单

时间:2018-04-09 09:51来源:未知 作者:admin 点击:

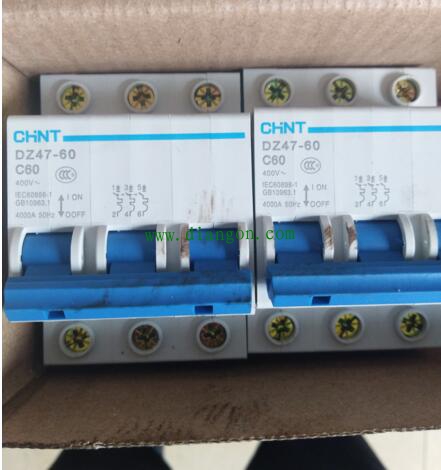

小型配线断路器,一般是指适用适用于交流50/60Hz,额定电流至60A,额定电压230/400V的小型断路器,主要被用于线路过载和短路保护,因其简单实用,在电路过载和短路时,会自动断电起
  小型配线断路器,一般是指适用适用于交流50/60Hz,额定电流至60A,额定电压230/400V的小型断路器,主要被用于线路过载和短路保护,因其简单实用,在电路过载和短路时,会自动断电起到保护电路作用,所以也是比较常见的电器件之一,各种用电场所都比较常见,但有些情况却不适合或不能使用这种断路器,下面就简单说说哪些情况下不建议或不能使用这类配线断路器。
   首先,断路器在电路中主要是用于过电流保护,在电路有过载或短路情况发生时,产生电流过大,超过其承受电流适范围时,断路器切断电路,防止故障进一步扩大,这里一个关键的地方就是过电流。


    抓住这点,就不难理解为什么不建议直接用于保护电动机线路中了:第一,因为有时电动机是先损坏才过电流,甚至有时损坏也不过电流,这样配线断路器作为电路保护,要么不起作用,要么就有一定滞后性,不具有对电路保护时时性和及时性特点。
第二,空开选择一般是依据总电流的 1.2~1.3倍,如果是电动机,就要考虑启动电流,一般是 远远高于1.3倍,这有矛盾之处,所以,综上分析,配线断路器不宜用于保护电动机线路中。
   其次,也就是这类小型配线断路器对人身触电和电力不平衡根本没有保护作用,所以绝不能作为防人身触电和电力不平衡的保护器使用,因为配电断路器只在过载和短路时动作,漏电不在其动作范畴。
    最后,提一下,这种小型配线断路器如果在住宅电路中使用,常搭配漏电断路器使用,才可以很好兼顾到保护电路和保护人身安全的作用。


   古人说“勿以善小而不为”,说的是小善积累为大慈的效应。而对于广大电工来说,或许早已对输电线路、杆塔、发电机、变压器、电动机等大设备的作用铭记于心,平时更多的心思、精力是维护大设备的健康。但是,电力(系统)设备本是一个整体,其作用的重要性往往是相对的,就相当于我们电工一样,工种不同,职业有分工,但作业都不容忽视。以下就简单和大家分享几个经典案列,看下平日里名不见经传的“小空开”,在关键时刻是如何惹祸的。小小的一个空开事件,让电工是吃尽苦头,追悔莫及。广大电工朋友以后作业中一定要多留心、多操心。
    1999年,某变电站更换220kV线路保护装置及保护屏柜移位,220kVΙ母二次短路,Ι母TV二次空开跳闸,三相同时失压,保护装置未能有效闭锁,(由于设计的断线闭锁回路紧靠隔离开关辅助触点启动,而不反应小空开的位置),造成主变压器低阻抗保护误动作,跳开各侧断路器。
    2009年8月,某220kV变电站发生直流接地,在通过直流拉路寻找接地点时(分段逐个拉开空气开关时),主变压器低阻抗保护误动作,切除了变压器。
    2014年4月5日,某水电站电站年度检修工作完成后恢复主变送电时,因漏投主变高压侧TV二次空气开关,引起阻抗保护误动主变高压侧断路器跳闸。
    从以上案例可以看出,人为工作造成二次短路导致空开跳闸、措施不到位人员误拉开运行中的空气开关、人为漏投空气开关等原因,造成小空气开关未能正常投运或运行,引起主变压器低阻抗保护误动作。在简单的说,就是运行中的保护装置,“小空开”的正常投入对一些重要保护(例如:阻抗保护)的功能是非常重要的,其“投入”、“退出”在规程中是有规定的,切不可以随便拉开、合上。在日常的工作中,针对“小空气”开关,广大电工朋友一定要多留心、多操心以下事项:
    一是协调、组织专业技术人员、厂家技术人员,完善防止主变低阻抗保护误动的设计回路,TV断线时能将保护可靠闭锁。
    二是在涉及“拉开”或“合上”保护装置小空开时(或者其它涉网设备空开时),务必警觉,充分分析风险,做好预防预控措施。例如用试拉直流回路检查接地时,应按规程要求,暂时退出易误动的保护;再比如,拉开通信自动化空气开关时,应预先考虑防止数据跳变、自动化设备异常崩溃的措施等。
    三是在检修、维护工作中,认真执行“两票”。特别是交叉作业、抢修工作、夜间倒闸操作等特殊时期,更应严格履行两票。其中,工作票的安全技术措施、二次措施单须一一对应,恢复、核查、严重无误。操作票审核人员认真审票,需将PT空开、转换开关把手、压板等的操作项目详细列入,操作时严格执行到位,并认真核对无误。
    广大电工朋友们,关于小小空开的祸害,你们还有什么好经验分享吗?
