漏电开关能缺相保护吗
漏电保护装置是不能用于过载过压欠压和缺相保护的，但现在市场出售的600A以下的漏电开关可以集成过载、短路和欠压（或者是过压，但用的很少）保护，缺相保护一般的是有单独的装置来完成的。

如何选择家用漏电开关的大小

漏电开关的容量选择，首先是根据用电量的大小，同时需要考虑供电导线的截面积的安全载流量，无限制变更开关的容量，设备负载的增加，容易引起电线发热，或者燃烧，造成事故。
先计算出你家总功率是多少，然后根据功率选择漏电开关。
用功率/电压就等于电流。比如用电器总功率4KW，那么4000/220=18A。
要求漏电开关额定电流要大于负载电流。
一般情况下总漏电开关的选择是按负载电流的1.5倍计算，18A*1.5=27A。
没有27A的漏电开关，所以
漏电开关应该选择32A的。
漏电动作电流选择30MA。

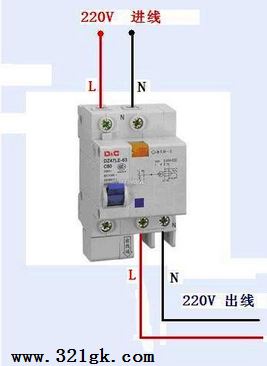

家用漏电开关接线图

家用漏电保护器的接线如图：

漏电保护器上端接电源L、N。
下端负荷侧接出线。

漏电保护器漏电开关的分类

现在市场上很多品牌，各种品牌的琳琅满目，其功能、款式等等都不错。其中梅兰日兰、西门子、TCL、西蒙都是开关中的好品牌。漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。它有单相的，也有三相的。
由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。
根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。
漏电保护器按不同方式分类来满足使用的选型。如按动作方式可分为电压动作型和电流动作型；按动作机构分，有开关式和继电器式；按极数和线数分，有单极二线、二极、二极三线等等。下面按动作灵敏度和按动作时间分类： ①按动作灵敏度可分为：高灵敏度：漏电动作电流在30mA以下；中灵敏度：30~1000mA；低灵敏度：1000mA以上。 ②按动作时间可分为：快速型：漏电动作时间小于0.ls；延时型：动作时间大于0.1s，在0.1-2s之间；反时限型：随漏电电流的增加，漏电动作时间减小。当额定漏电动作电流时，动作时间为0.2~1s；1.4倍动作电流时为0.1，0.5s；4.4倍动作电流时为小于0.05s。
漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
1.漏电保护继电器
是指具有对漏电流检测和判断的功能，而不具有切断和接通主回路功。三相自动重合闸漏电保护开关能的漏电保护装置。漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。　　当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路。因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。辅助接点也可以接通声、光信号装置，发出漏电报警信号，反映线路的绝缘状况。
2.漏电保护开关
是指不仅它与其它断路器一样可将主电路接通或断开，而且具有对漏电流检测和判断的功能，当主回路中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主电路接通或断开的开关元件。它与熔断器、热继电器配合可构成功能完善的低压开关元件。
家用漏电保护开关
目前这种形式的漏电保护装置应用最为广泛，市场上的漏电保护开关根据功能常用的有以下几种类别：
（1）只具有漏电保护断电功能，使用时必须与熔断器、热继电器、过流继电器等保护元件配合。
（2）同时具有过载保护功能。
（3）同时具有过载、短路保护功能。
（4）同时具有短路保护功能。
（5）同时具有短路、过负荷、漏电、过压、欠压功能。
3.漏电保护插座
是指具有对漏电流检测和判断并能切断回路的电源插座。其额定电流一般为10A、16A ，漏电动作电流6～30mA，灵敏度较高，常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所。 (责任编辑：admin)
