漏电断路器复位按钮作用原理 漏电断路器“每月按一次”测试按钮作用原理

时间:2018-05-18 11:00来源:未知 作者:admin 点击:
所谓漏电断路器,就是在普通断路器的基础上,增加了一个漏电保护器的附件,以下是几种不同品牌的漏电断路器; 同一品牌下, 不同型号、不同系列、不同批次、不同款式的断路器,

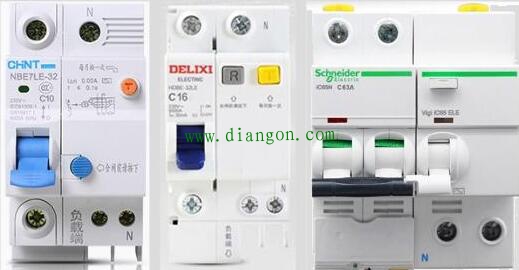

所谓“漏电断路器”,就是在普通断路器的基础上,增加了一个“漏电保护器”的附件,以下是几种不同品牌的漏电断路器;


同一品牌下, 不同型号、不同系列、不同批次、不同款式的断路器,外观均有不同
这三个断路器的漏电保护器附件均安装在右侧(有的品牌或型号安装在左侧),这样方便我们观察。可以看出,左边两个断路器上,均有两个按钮。其中有一个按钮,指向它的箭头上写着“合闸时按下”,这个按钮就叫做“复位按钮”(左侧断路器的复位按钮在下方,蓝色圆形;中间断路器的复位按钮在上方,灰色,上有“R”标志)。
复位按钮的作用,第一是提示用户跳闸原因——如果断路器是因为漏电跳闸,复位按钮就会弹出来,如果是由于其它原因跳闸,复位按钮保持不动。第二是防止错误合闸——当复位按钮弹出后,不将复位按钮按进去,是合不上闸的,就是为了防止用户在没搞清楚原因的情况下合闸,造成人员触电。
可以看出,最右侧的漏电断路器,是没有复位按钮的。事实上,有相当一部分品牌(国外品牌居多)没有设置复位按钮。取而代之的,是一个显示屏,或者叫“视窗”。当断路器由于漏电跳闸后,视窗会变成红色,用于提示用户。但是视窗是没有防止错误合闸的功能的,跳闸后,可以直接合闸,视窗自动恢复原来的颜色
无论任何品牌、型号、厂家、产地,只要是漏电断路器,都会有测试按钮。测试按钮的旁边会有箭头,上写着“每月按一次”。该按钮按下后,断路器会自行模拟线路中漏电, 从而跳闸,用于测试断路器的漏电保护功能是否正常(如果按下后断路器没有跳闸,则证明该断路器已经损坏,应及时更换)。


漏电断路器增加测试按钮的原因, 是因为漏电断路器的特殊性——一旦电路中发生漏电,则插座或用电器外壳均有可能带电,这一部分与用户接触频繁,很有可能会造成人员触电。故而,时常检测漏电开关的正常与否,直接关系到用电安全。但是应注意,测试频率不要太频繁,以免对用电器造成损坏。
所谓的“每月按一次”,是厂家对使用者的建议,就像医生建议我们每年做一次全身体检一样。为的是提早发现隐患,尽快排除。当然,大多数人是做不到每月测试一次的,但也应该尽量多的对断路器进行检测。
