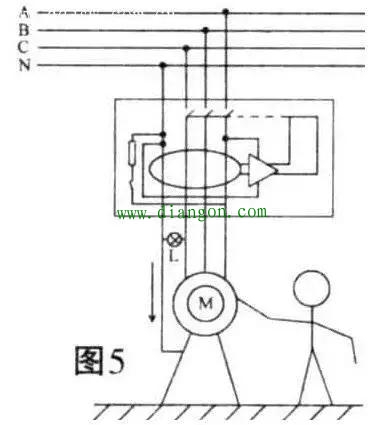

漏电保护器错误接线案例及其后果图解

时间:2018-02-09 11:02来源:未知 作者:admin 点击:

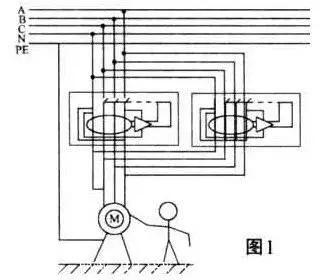

1、漏电保护器并联:后果分析:首先,保护器并联接线时,两个保护器的动作电流不可能绝对相等,跳闸的时间就会有先有后,从而导致动作时间延长。其次,在并联接线状态下,当一


1、漏电保护器并联:后果分析:首先,保护器并联接线时·,两个保护器的动作电流不可能绝对相等,跳闸的时间就会有先有后,从而导致动作时间延长。其次,在并联接线状态下,当一个保护器失灵时,系统将无法保证安全。当系统漏电时,虽然一个保护器动作了,而失灵的保护器不跳闸,主回路仍然带电,起不到保护作用。另外,由于工作零线混用,会引起误跳闸现象。


2、工作零线断线:这是一种比较危险的现象。当工作零线在电源侧断线时,保护器的负荷侧零线将会带电。一是因为220V的电源会通过放大器的电源串到零线上使零线带电;二是如果保护器带有单相负荷,电源会通过负载串到零线上,对用电人员造成人身伤害。三是由于零线断线,放大器无工作电源,当回路发生漏电时,无法跳闸。

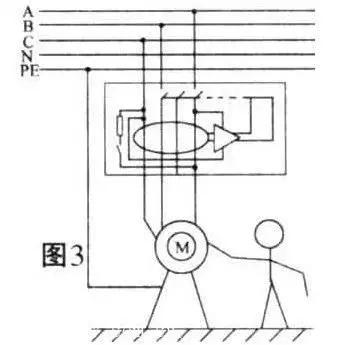

3、工作零线端子代替相线端子使用:
发生这种情况的主要原因,是原来的漏电保护器触头或端子,有一相因负荷过大或接触不良被烧坏,操作人员违章作业将相线接在零线端子上,违章使用。
可能造成的不良后果是:①用电设备将会有一相长期带电(如图3中的C相)。因为工作零线在经过漏电保护器内部时,没有设置断开触点,进出端子是直接联通的。②漏电保护器为220V跳闸电源时,会将放大器烧坏;漏电保护器为380V跳闸电源时,可能会因缺一相电而无法跳闸。两种情况的结果都是使漏电保护器的保护功能失灵。③检修设备时,可能会因有一相电源断不开而出现触电事故。
