漏电保护器合闸推不上去的原因漏电保护器过载保护电路原理图解

　漏电保护器仍推不上去的原因：
　　1、负载存在漏电的故障；
　　2、漏电保护器保护掉闸后，面板上的“复位”按钮没有复位；
　　3、漏电保护器本身出现故障，比如机械脱扣装置失灵、电子控制电路击穿等。
　　解决方案：
　　第一步需要把漏电断路器的出线端线进行拆掉，如果可以合上，那就是说明线路存在问题，需要检查线路，然后排除问题；第二种情况是合不上说明断路器损坏，需要购买更换。
　　再者就是发生了过载跳闸，断路器很烫，此时无法合上，须等温度下降再进行操作，并且更换稍大的断路器。

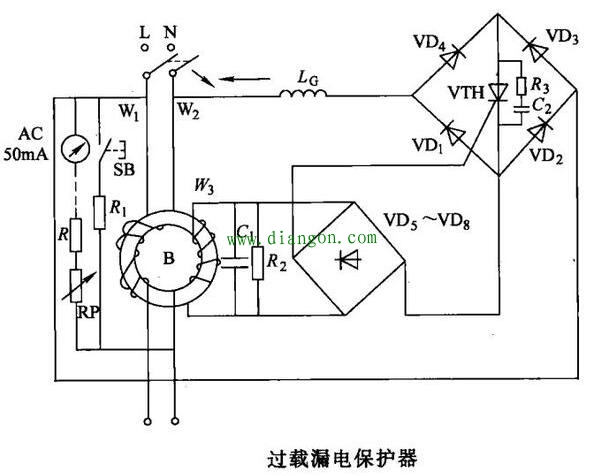

如下图所示，由R3，RP分压电路中捡取市电的过电压信号，经过触发二极管，驱动微触发晶闸管导通，使脱扣器动作。漏电保护器的过载保护用干簧管绕制的线圈Lg利用剩余电流原理完成。

干簧管的常开触点并接在试验按钮SB上；线圈Lg串接在绕组W1上，当负载电流超过设定值时（过载设定值由线圈的线径、匝数确定），干簧管的常开触点便因磁化而闭合，相当于试验按钮SB闭合，则互感器T的一次侧产生剩余电流，二次侧信号便触发VTH导通，脱扣器动作，迅速切断电源，其电气原理与前面所讲的漏电、过电压保护动作原理相同。下图所示的电路比较完整地起到了过电压、过电流、过载、漏电保护作用。 (责任编辑：admin)
