怎样判断漏电保护器是什么原因导致跳闸?

时间:2018-05-23 10:06来源:未知 作者:admin 点击:
漏电保护器在功能上,比普通断路器多了一项漏电保护的功能,其余功能相同(二者同时具有过载保护的功能)。 如何判断漏电保护器是什么原因导致跳闸? 1、观察故障按钮状态:一
漏电保护器在功能上,比普通断路器多了一项漏电保护的功能,其余功能相同(二者同时具有过载保护的功能)。
如何判断漏电保护器是什么原因导致跳闸?

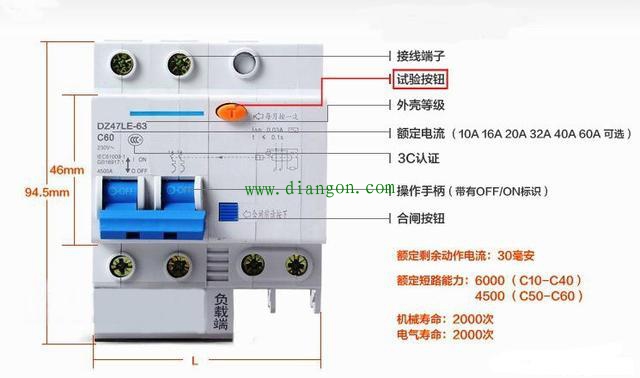

1、观察故障按钮状态:一般情况下,漏电保护器会带有一个测试按钮,按钮上写着“T”,该按钮在正常情况下,按下,断路器会跳闸,以此来测试该漏电断路器是否损坏。

该按钮的下方(上图中没有这个按钮)还会有一个按钮,平时是与整个平面平齐的,如果电路中发生了漏电事故,导致断路器跳闸,该按钮的会突出来,同时合不上闸,只有按一下这个按钮,才能正常合闸。因此,如果跳闸后故障按钮突出,便是电路中有漏电;如果不是这种情况,就要考虑其他情况。
2、观察显示屏颜色:除了上述测试按钮外,另有一些品牌使用显示屏显示漏电状态。只要有显示屏的漏电断路器,正常工作时,显示屏是蓝色,发生漏电跳闸时,显示屏变成红色。在合闸时,只有显示屏的断路器品牌,可以直接合闸,合闸后显示屏变成蓝色;同时有显示屏和故障按钮的断路器品牌,不能直接合闸,需要按下故障按钮后,才能合闸,合闸后显示屏变成蓝色。因此,如果跳闸后显示屏变成红色,证明电路中有漏电情况发生。
3、观察跳闸时间判断跳闸原因:经过上述两种方法,可以判断断路器是否是由于电路中有漏电才跳闸。如果确认不是由于漏电跳闸,就要考虑其它两种情况——过载和欠压。如果是停电时自动跳闸,说明断路器中安装了欠压脱扣器,这种跳闸是正常现象,是为了保护电路中的用电设备。如果是在正常使用时突然跳闸,就要考虑过载的原因了。也许是电路中的电线过细或老化,也有可能是同时打开的用电设备过多,导致线路过热,或者是由于断路器选型过小等。这种原因很多, 排查起来也相对复杂,本文不多做解释。  (责任编辑:admin)
