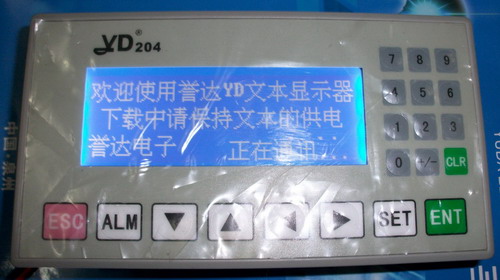

YD204LV4终端可编程YD204文本显示器

时间:2015-12-15 08:11来源:未知 作者:admin 点击:
YD204L是我公司自主开发的低成本人机界面(HMI)产品,采用单色(3.7)图形点阵LCD显示屏,提供汉字、西文、数字及简单图形的显示;采用薄膜按钮键盘,提供数字、参数输入,指示灯

YD204L是我公司自主开发的低成本人机界面(HMI)产品,采用单色(3.7”)图形点阵LCD显示屏,提供汉字、西文、数字及简单图形的显示;采用薄膜按钮键盘,提供数字、参数输入,指示灯、棒图等形式显示PLC(也可以是变频器、温控表等)的内部寄存器或继电器的数值及状态,并 可以通过其面板的按键操作改变内部寄存器或继电器的数值及状态。可方便连接各种厂商的可编程控制(PLC)及各种具有串口通讯能力的电气设备,是低成本控制设备的最佳选择。YD204L的组态开发软件基于Windows平台,界面友好,简单易用,开发人员可在短时间内掌握使用。

YD204L 可编程文本显示器有以下特点:

多种组态方式
可以通过编辑软件在计算机上组态,然后通过串口下载到文本显示器,为不同场合的应用量身定做。组态部品有:文本、信息显示、数据显示/设定、棒图、灯、图象等。

灵活的通讯接口
(RS232/RS422/RS485任选)。对应PLC机种广泛(包括三菱FX系列、欧姆龙C系列、西门子S7200系列、松下电工FP系列、永宏FB系列、施耐德Modbus系列、台达Delta系列、光洋SG系列等、单片机自由协议),还可以同常用的一些变频器和温控表通讯(我们可以根据您的需要加入相应的协议)

显示区域
最大显示区域192*64(24字符*4行,即12个汉字*4行

简便的显示方式
通讯协议和画面数据一同下载到显示器,无须PLC编写通讯程序

高度的安全性
对于改变参数具有密码保护功能

具有报警列表功能

  一般规格 ( General Specifications )

供电电源     24 VDC ±10% 120mA @ 24VDC
CE 认证      符合 EN50081-2 和 EN50082-2 标准
FCC 兼容性   符合 FCC Class A
耐压测试     500 V AC 1分钟
绝缘电阻     超过 50M 欧姆 @ 500V DC
防震测试     10 ~ 25 Hz (X、Y、Z方向 2G 30分钟)
防护等级     IP65 ( 前面板 )
工作环境     温度 0 ~ 50 °C
工作环境     湿度 10 ~ 90 % RH (非冷凝)
外壳材料     工程塑料 ABS + PC
外形尺寸     172 × 95 × 45mm
显示尺寸     101 × 36 mm
安装开孔尺寸 165 × 86 mm
冷却方式     自然风冷
重  量     0.3 Kg
