脉冲控制比例阀放大板特点 ● 采用脉宽调制型电路，发热小，功 耗低； ● 智能化设计,参数数字化调节,32位处理器，是目前市场上最先进的比例阀放大器； ● 主要元器件采用进口器件
脉冲控制比例阀放大板特点
● 采用脉宽调制型电路，发热小，功 耗低；
● 智能化设计,参数数字化调节,32位处理器，是目前市场上最先进的比例阀放大器；
● 主要元器件采用进口器件，使用寿命长，可靠性高；
● 采用独立电源供电，抗干扰性好。
● 模拟量输入电压显示、脉冲输入数显示、输出电流实时显示,过载保护,短路保护,有效的保护比例阀；
● 多种输入控制方式,通过参数选择。可用脉冲控制（500-3000HZ,适用低电平输出的PLC如鑫誉达、三菱、台达）或模拟量0-10V,0-5V，±10V控制。如果选择脉冲控制，就可省掉DA转换模块，节省成本；
淘宝链接：https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11891debOfDToK&id=566434427839

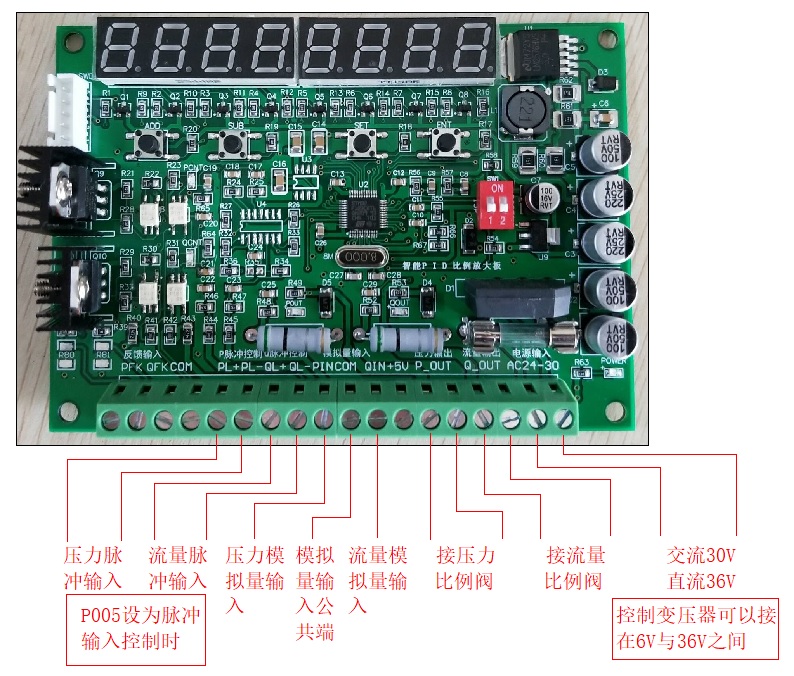

接线图：
|
输入电源 |
DC24直流12-50V或交流AC12-36V |
|
输入规格 |
脉冲控制（500-3000Hz）或模拟量0-10V,0-5V,±10V控制 |
|
输出规格 |
适用于5-45欧阻抗的所有比例阀方向阀，每路最大输出电流2.5A |
|
显示输出电流 |
上电时自动显示输出电流，或不在参数设定模式时按ADD键 |
|
显示输入电压或脉冲 |
参数设定模式退出时按SUB键 |
|
|
|
参数修改说明：按SET键，左边显示参数号P000，右边显示该参数的值。按ADD或SUB键选择要修改的参数号，按ENT键确认要修改的参数，确认后右边的值会闪烁，此时可通过ADD或SUB键修改参数值，按ENT保存该参数的值。
注：如P001有设密码，默认密码0123。P000应设定和P001一样，才能进入到P001及P001以上参数。 |
|
|
参数号 |
功能说明 |
默认值 |
参数可设定范围 |
|
|
P000 |
参数设定登录 |
|
|
|
|
P001 |
参数设定密码 |
0 |
0-9999，设为0时无密码 |
|
|
P002 |
放大板电源电压设定 |
32 |
12-50DC |
|
|
P003 |
P通道电磁阀阻抗 |
10 |
5-50欧 |
|
|
P004 |
Q通道电磁阀阻抗 |
40 |
5-50欧 |
|
|
P005 |
设为0：为模拟量输入控制；
设为1：为脉冲输入控制； |
0 |
0或1 |
|
|
P006 |
设为0：为模拟量0-10V输入；
设为1：为模拟量0-5V输入；
设为4：为模拟量0-10V输入,输入口为QIN，PIN无效。5V时相当于0点，不输出。大于5V，QOUT输出，小于5V，POUT输出。 |
0 |
0-4 |
|
|
P007 |
P通道启动电流 |
0 |
0-0.50A |
|
|
P008 |
P通道额定电流 |
0.80A |
0-2.55A |
|
|
P009 |
Q通道启动电流 |
0 |
0-0.50A |
|
|
P010 |
Q通道额定电流 |
0.80A |
0-2.55A |
|
|
P011 |
P通道加速时间 |
0 |
0-9.99秒 |
|
|
P012 |
P通道减速时间 |
0 |
0-9.99秒 |
|
|
P013 |
Q通道加速时间 |
0 |
0-9.99秒 |
|
|
P014 |
Q通道减速时间 |
0 |
0-9.99秒 |
|
|
P015 |
P通道输出电流保护值 |
2.00A |
0-2.55A |
|
|
P016 |
Q通道输出电流保护值 |
2.00A |
0-2.55A |
|
|
P017 |
-10V校正系数 |
1 |
0.01-1 |
|
|
|
|
|
|
|
|
增量式PID参数： |
|
|
参数号 |
功能说明 |
默认值 |
参数可设定范围 |
|
|
P018 |
P通道比例系数 |
0.01 |
0.00-1 |
|
|
P019 |
P通道积分 |
0.01 |
0.00-1 |
|
|
P020 |
P通道微分 |
0.00 |
0.00-1 |
|
|
P021 |
Q通道比例系数 |
0.01 |
0.00-1 |
|
|
P022 |
Q通道积分 |
0.01 |
0.00-1 |
|
|
P023 |
Q通道微分 |
0.00 |
0.00-1 |
|
