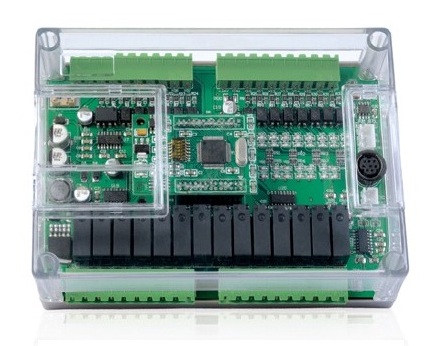

30点经济型透明盒PLC誉达YDC3u-30MR-DC24/YDC3u-20MR-DC24

时间:2018-07-12 10:22来源:未知 作者:admin 点击:
型号:YDC3u-20MR-DC24 型号:YDC3u-30MR-DC24 电源 DC24 程序容量 8000步,1000步1MS 通信口 黑色8芯通信口为FX3u协议38400,7,E,1;硬件接口与台达下载口一样。白色232通信口与485口共用一个串口,
型号:YDC3u-20MR-DC24
型号:YDC3u-30MR-DC24
电源
DC24
程序容量
8000步,1000步1MS
通信口
黑色8芯通信口为FX3u协议38400,7,E,1;硬件接口与台达下载口一样。白色232通信口与485口共用一个串口,同一时间只能用一通道。通信协议通过设定D8120来实现,可选FX3u、Modbus Rtu从机、RS指令)。
开关量输入
12点DC24输入,X0-X13,低电平有效。
16点DC24输入,X0-X17,低电平有效。
开关量输出
8路继电器输出,Y0-7。输出电流最大5A。
14路继电器输出,Y0-15。输出电流最大5A。
模拟量输入
2路模拟量输入,12位精度,输入电压:0-10V、0-20MA;读模拟量用RD3A指令。

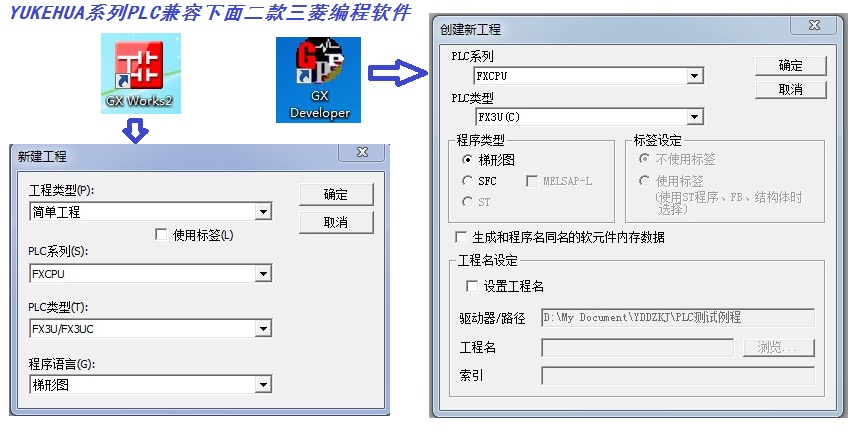

编程软件:

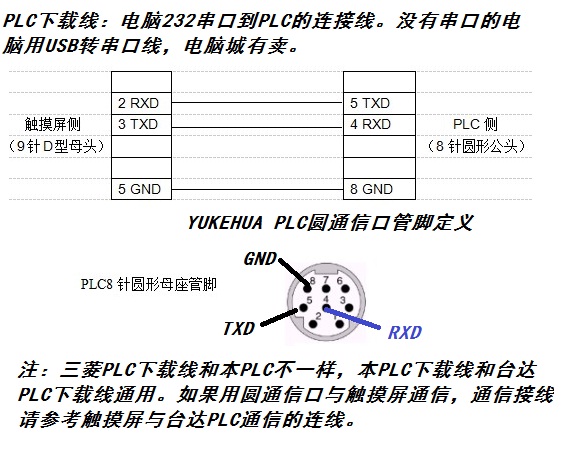

程序下载口:

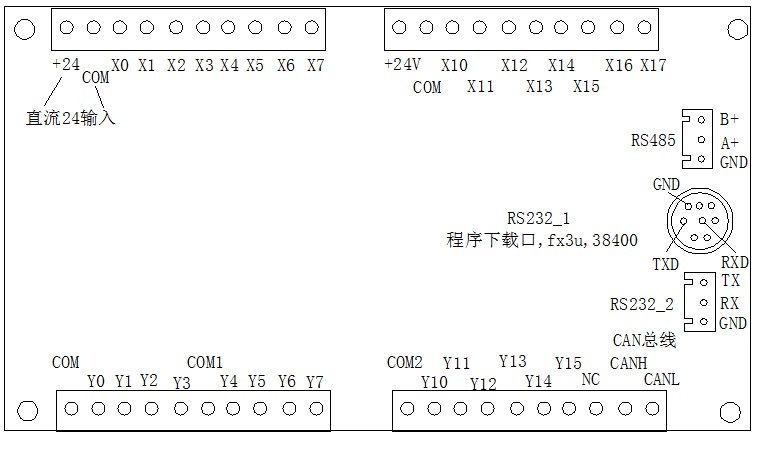

PLC接线图:







        型号:YDC3u-20MR-DC24

          型号:YDC3u-30MR-DC24

电源

DC24

程序容量

8000步,10001MS

通信口

黑色8芯通信口为FX3u协议38400,7E1;硬件接口与台达下载口一样。白色232通信口与485口共用一个串口,同一时间只能用一通道。通信协议通过设定D8120来实现,可选FX3uModbus Rtu从机、RS指令)。

开关量输入

12DC24输入,X0-X13,低电平有效。

16DC24输入,X0-X17,低电平有效。

开关量输出

8路继电器输出,Y0-7输出电流最大5A

14路继电器输出,Y0-15输出电流最大5A

模拟量输入

2路模拟量输入,12位精度,输入电压:0-10V0-20MA;读模拟量用RD3A指令。

继电器M

M0-M3071,掉电保存范围可设M0-M1023,默认M500-M1023

步进点S

S0-1023,掉电保存范围可设S0-S1023,默认S500-S999

定时器

100MST0-T199,累积型掉电保存T184-T199

10MST200-T249, 累积型掉电保存T246-T249

1MST250-T383,其中T250-255为累计型。

计数器

16位计数器:C0-C199,掉电保存C100-199

32位计数器:C200-C234, 掉电保存C220-234

32位高速计数器:C235-240为单相计数器,不倍频;C241-240为单相计数器,2倍频;C250-252为双相计数器,倍频;C253-255为双相计数器,2倍频;

寄存器D

D0-D7999,掉电保存范围可设D0-7999,默认D200-D7999

尺寸

115X115X50

143X115X50
